10G kupari selitetty: Cat6A-kaapelointistandardit, etäisyysrajoitukset ja ostoopas

Lyhyt vastaus ensin: linkeissä, jotka pysyvät yhden rakennuksen sisällä ja 100 metrin säteellä, 10 Gt kupari eli 10GBASE-T Ethernet kulkee Kissa 6A- tai Cat7-strukturoidun kaapeloinnin kautta, on käytännöllisin ja kustannustehokkain tapa toimittaa 10 Gbps pöytää, tukiasemaa, kameraa ja kytkimiä. Kuitu ottaa haltuunsa siellä, missä etäisyys, sähkömagneettiset häiriöt tai runkoverkon yhteenliittämisvaatimukset ylittävät sen, mitä kierretty parikaapeli pystyy tukemaan.

Tässä oppaassa käydään läpi, miten 10G kupari toimii, mitkä kaapeliluokat sitä todella kuljettavat, missä se voittaa kuidun ja missä häviää ja mitä hankintatiimien tulee tarkistaa ennen ostotilauksen allekirjoittamista. Näkökulma on tarkoituksella käytännöllinen: valmistamme Keystone-liittimiä, kytkentäpaneeleja ja liitäntäjohtoja verkkokaapelointiprojekteihin, jotka toimitetaan yli 45 maahan, ja alla olevat kohdat heijastavat kysymyksiä, joita jakelijat, integraattorit ja urakoitsijat nostavat meille useimmiten.

Keskeinen johtopäätös: 10 Gt:n kuparikaapeli Cat6A-kaapeloinnin yli on oletusvalinta rakennuksen sisäisille 10 Gbps:n vaakasuuntaisille linkeille 100 metriin asti, kun taas kuitu on edelleen oikea työkalu runko- ja pitkän matkan ajoihin.

Mikä on 10G kupari? 10GBASE-T-standardi selitettynä

10G kupari tarkoittaa 10 gigabitin Ethernetin käyttöä balansoidun kierretyn parikaapelin kautta tutun RJ45-liitännän kautta. IEEE ratifioi tekniikan 10GBASE-T:ksi vuonna 2006 802.3an-standardin mukaisesti, ja se on edelleen ainoa tapa saavuttaa 10 Gbps yleisen toimistokaapeloinnin kautta muuttamatta jokaisen verkkolaitteen jo käyttämää liitintä. Liitinten yhteensopivuus on hiljainen syy, miksi kupari on pysynyt merkityksellisenä: 10 Gt:n kupariportti puhuttelee olemassa olevia tietokoneita, tulostimia, puhelimia ja kameroita ilman sovittimia, mediamuuntimia tai uusia laitevarastoja.

Gigabitin linkkiin verrattuna 10GBASE-T on paljon vaativampi harjoitus signaalin kurissa. Toimintakaistanleveys nousee 500 MHz:iin, kaikki neljä paria lähettävät ja vastaanottavat samanaikaisesti, ja monitasoinen koodaus yhdistettynä digitaaliseen signaalinkäsittelyyn erottaa päällekkäiset signaalit kummassakin päässä. Tästä syystä itse kaapelitehdas, ei vain kytkimet, tulee rajoittavaksi tekijäksi: jokaisen kanavan liittimen, paneelin, välijohdon ja metrin vaakakaapelin on säilytettävä toleranssinsa koko spektrillä.

Taaksepäin neuvottelu on toinen käytännön etu. Nykyaikaiset 10GBASE-T-portit tukevat tyypillisesti myös 1G-, 2.5G- ja 5G-nopeuksia, joten kytkimen päivitys voi edeltää kaapeloinnin päivitystä ja molemmat investoinnit voidaan jakaa budjettijaksojen välillä. Power over Ethernet, mukaan lukien korkeammat 802,3 bt teholuokat, kulkee samoilla neljällä parilla, mikä on valtavan tärkeää Wi-Fi-tukipisteille ja IP-kameroille, jotka tarvitsevat usean gigabitin dataa ja huomattavaa tehoa yhdessä kaapelissa.

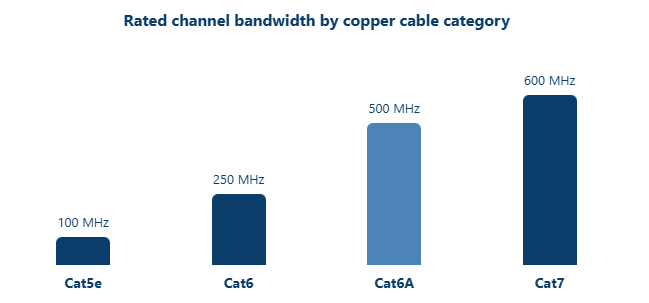

Kaistanleveysluokitus on puhtain tapa nähdä, miksi kaapelikategorialla on niin suuri merkitys 10 Gt:n kuparille. Jokainen luokka määritellään megahertseinä mitatun taajuusalueen mukaan, ja 10GBASE-T tarvitsee jopa 500 MHz:n spektrin signaalinsa sijoittamiseksi. Alemmat luokat eivät yksinkertaisesti tarjoa tätä spektriä, vaikka asennus olisi kuinka huolellinen. Alla olevassa sarakekaaviossa verrataan nimelliskanavan kaistanleveyttä neljässä kategoriassa, joista ostajat kysyvät useimmin. Pidä yksi sääntö mielessä lukiessasi sitä: nimellinen kaistanleveys on välttämätön ehto 10G kuparikanavalle, ei täydellinen takuu sinänsä.

Kaavio kertoo 10G kuparin tarinan yhdellä silmäyksellä. Cat5e pysähtyy 100 MHz:ssä, mikä on mukava gigabitille, mutta ei jätä tilaa 10GBASE-T:lle. Cat6 kaksinkertaistaa sen 250 MHz:iin, mikä riittää lyhyen matkan yrityksiin, mutta alle standardin odottaman 500 MHz:n. Cat6A saavuttaa 500 MHz, juuri sen spektrin, jonka ympärille 10GBASE-T on suunniteltu, ja tästä syystä teollisuus pitää sitä uuden 10G kuparikaapeloinnin perustana. Cat7 ulottuu 600 MHz:iin lisäämällä marginaalia ja useimmissa rakenteissa täyden suojauksen päälle. Näistä numeroista seuraa kaksi käytännön huomautusta. Ensinnäkin, kun toimittaja tarjoaa 10G-luokitellun Cat6-patch-johdon, lue se lyhyen ulottuvuuden mukavuudeksi mieluummin kuin korvaajana Cat6A-kanavalle. Toiseksi kaistanleveys varmistetaan komponentti- ja kanavatasolla laboratorio- ja kenttätestauksella, joten kysy valmistajalta tai tukkumyyjältä testitietoja täydellä nimellistaajuudella ennen kuin sitoudut joukkotilaukseen. Kaistanleveys selittää myös osan hintaportaista, koska tiukemmat valmistustoleranssit korkeammilla taajuuksilla maksavat todellista tuotantopanosta. Se ei kuitenkaan selitä kaikkea, koska ylikuulumisen ohjaus ja suojaus lisää kustannuksia, joita megahertsiluku ei yksin näytä. Käytä kaaviota luokkien luetteloon ja lue sitten seuraava osa ymmärtääksesi, mitä tapahtuu signaalille näiden megahertsien sisällä.

Keskeinen johtopäätös: Cat6A on vähimmäisluokka, joka on määritettävä yhteensopivalle 10G kuparikanavalle, koska vain sen 500 MHz kaistanleveys vastaa sitä, mitä 10GBASE-T on suunniteltu käytettäväksi.

Miten 10G Copper toimii: koodaus, ulkomaalainen ylikuuluminen ja kaapelin rakentaminen

Konepellin alla 10GBASE-T työntää kutakin neljästä parista kuljettamaan dataa molempiin suuntiin kerralla käyttämällä 16-tasoista pulssiamplitudimodulaatiota, joka on järjestetty 128 tilan konstellaatioon, jolloin kaiunpoistoelektroniikka kuorii päällekkäiset lähetys- ja vastaanottosignaalit. Tekniset yksityiskohdat ovat ostajille vähemmän tärkeitä kuin sen seuraukset: signaalin eheys riippuu nyt fyysisestä rakenteen laadusta ja asennuskurista, ei vain kaapelin vaipan etiketistä. Pienet poikkeamat, jotka gigabitin linkki sivuuttaa olkiaan, kuten ylikierretty pari tai katkennut kaapelin osa, muuttuvat mitattavissa oleviksi virheiksi 10 Gbps:ssä.

Suurin yksittäinen vihollinen on ulkomaalaisten ylikuuluminen, usein lyhennettynä ANEXT, joka on häiriötä, joka on kytketty samaan nippuun naapurikaapeleista. Toisin kuin kaapelin sisäinen ylikuuluminen, kummassakin päässä oleva elektroniikka ei voi kumota ulkomaalaista ylikuulumista, joten sitä on ohjattava fyysisesti parien erottamisen, suojauksen ja huolellisen niputtamisen avulla. Juuri tästä syystä Cat6-linkki, joka sertifioituu kauniisti yksinään, voi epäonnistua tiheässä rinnakkaisajon sisällä, ja miksi 10G kuparin luokkastandardit tiukensivat rakennusvaatimuksia niin merkittävästi.

Kaapelirakenne vastaa haasteeseen useilla tasoilla, ja suojausvaihtoehdot ansaitsevat tarkastelun tarkemmin ennen valintaa. Alla olevat neljä kokoonpanoa kattavat lähes kaikki toimittajaluettelossa näkyvät tuotteet, ja jokainen tekee erilaisen kompromissin suojan, kustannusten, irtisanomisen ja maadoitusvaatimusten välillä.

• U/UTP Neljä paljaaa paria ilman suojaa. Alhaisimmat kustannukset ja nopein pääte, häiriönsieto perustuu täysin kaapelin tasapainoon, joten se vaatii eniten asennuskuria.
• F/UTP Yksi kalvoseula kaikkien neljän parin ympärillä. Leikkaa vierekkäisten kaapelien välisen ylikuulumisen huomattavasti ja sopii kiireisiin lokeroihin liitos- ja maadoitustöiden kustannuksella.
• U/FTP Yksittäinen folio jokaisen parin ympärillä. Tehokas pari-pari-ylikuulumisen hallinta kaapelin sisällä, yleinen valinta suuritiheyksisille Cat6A-asennuksille.
• S/FTP Punosverkko yksittäin folioitujen parien päällä. Korkein suojaustaso ja vakiorakenne Cat7-kaapeloinnin takana.

Yksi maadoitus koskee jokaista suojattua vaihtoehtoa: metallinen näyttö toimii suunnitellusti vain, kun se on liitetty oikein paikkapaneeliin ja pistorasiaan. Maadoittamaton tai huonosti maadoitettu suojus voi käyttäytyä lähempänä antennia kuin este, minkä vuoksi kysymme asiakkailta aina heidän maadoituskäytännöstään ennen kuin suosittelemme suojattua 10G kuparikanavaa.

Keskeinen johtopäätös: 10 Gt:n kupariteho kestää tai kuolee ylikuulumisen ohjauksessa, joten valitse sähköympäristöäsi vastaava suojaustaso sen sijaan, että valitset oletusarvoisesti halvimman suojaamattoman vaihtoehdon.

Kaapeliluokat 10G kuparille: Cat6, Cat6A ja Cat7 verrattuna

Alla oleva taulukko tiivistää luokkakysymyksen numeroiksi, joilla on merkitystä 10 Gt:n kuparisuunnitelmalle. Käsittele sitä valintasuodattimena markkinointikopion sijaan, koska jokaisella rivillä on hankintavaikutus.

Cat6 ansaitsee varovaisen sanan, koska se aiheuttaa eniten sekaannusta lainauksissa. TIA-opastus mahdollistaa 10GBASE-T:n Cat6:n yli pienemmillä etäisyyksillä, yleensä jopa 55 metrillä, ja lyhyemmät vielä tiheiden nippujen sisällä muiden kaapeleiden lähellä. Jotkut projektit käyttävät tätä onnistuneesti lyhyissä kaappien välisissä tai seinästä pöydälle -ajoissa, mutta jokaisen on oltava kenttäsertifioitu, ja kanavamarginaali on ohuempi kuin kukaan meistä haluaisi. Jos toimittaja tarjoaa 10G-yhteensopivaa Cat6:ta mainitsematta etäisyysrajoja, kysy vaikeampia kysymyksiä ennen allekirjoittamista.

Cat6A on yleisin vastaus, jonka sekä TIA että ISO tunnistavat EA-luokkana taatuille 100 metrin 10GBASE-T-kanaville. Se on suunniteltu erityisesti ulkomaalaisten ylikuulumisen ohjaukseen, se on saatavana suojaamattomina ja suojattuina versioina, ja sen hinta on vakiintunut valtavirran alueelle vuosien volyymituotannon jälkeen. Uudelle 10G kuparikäyttöön Cat6A on turvallinen oletus, jota ei tarvitse puolustaa seuraavassa tarkastuksessa.

Cat7 istuu sen yläpuolella ISO-määritelmänä Class F -järjestelmänä 600 MHz:llä, joka on rakennettu täysin suojattuun S/FTP-rakenteeseen. Yksi yhteensopivuushuomautus on tärkeä: muodollinen Cat7 määrittelee GG45- tai TERA-liittimet tavallisen RJ45:n sijaan, vaikka monet toimittajien luetteloissa olevat RJ45-päätteiset suojatut johdot ja moduulit on rakennettu Cat7-luokan suorituskykyyn. Jos projektiasiakirjasi vaativat Cat7:ää, varmista liittimen yhteensopivuus kanavan kaikkien komponenttien välillä ennen tilaamista. Näiden molempien yläpuolella Cat8 on olemassa lyhyille 30 metrin 25G- ja 40G-linkeille konesaleissa, mikä kannattaa tietää, vaikka se sopisi harvoin vaakasuoraan toimistosuunnitteluun.

Yhteensopiva 10G kuparikanava on viiden elementin ketju: työalueen johto, Keystone-liitin etulevyn takana, vaakasuora kaapeli, televiestintähuoneen patch-paneeli ja laitteen johto toisella puolella. Suorituskykylaatujen sekoittaminen tässä ketjussa polttaa marginaalin, jonka standardi jättää sinulle, joten kokeneet ostajat hankkivat koko kanavan yhdeltä valmistajalta yhdellä luokalla. Keystone-liitin on se, johon komponenttien asentajat koskettavat eniten ja testaavat vähiten, minkä vuoksi Cat6A-moduulin päätteiden tarkkuus ansaitsee yhtä paljon tarkastelua kuin kotelon kaapelitulostus.

Suojatut Cat6A työkaluttomat Keystone-liittimet 10G-kanaville Nämä suojatut, työkaluttomat Cat6A Keystone -liittimet päättävät työalueen liitännät tasaisen tarkasti. Koska liittimen päätteiden tarkkuus on kriittinen 10 Gt:n kuparikanavan sertifioinnin kannalta, niiden hankinta kanavatasolla auttaa suojaamaan linkin marginaalia. Näytä tuote →

Keskeinen johtopäätös: määritä Cat6A oletusarvoiseksi 10G-kuparialustaksi, varaa Cat7 vaativille EMI- tai suojatun politiikan sivustoille ja pidä lyhyitä Cat6-ajoja sertifioituina poikkeuksina suunnittelustrategian sijaan.

10G kupari vs. 10G kuitu: etäisyys, hinta ja missä kukin voittaa

Kumpikaan teknologia ei voita joka akselilla, joten hyödyllinen kysymys on, mikä väline voittaa projektisi akseleilla. Yleisesti ottaen 10G kupari omistaa viimeiset 100 metriä, joissa päätepisteet elävät, kiitos RJ45:n yleisyyden, PoE-tuen ja alhaisen kanavakohtaisen komponenttihinnan. Fibre omistaa kaiken tämän lisäksi: runkoverkon nousuputket, kampuslinkit, häiriöreitit ja kaikki polut, joiden kasvusuunnitelmat ovat yli 10 Gbps.

Etäisyys on yleensä ensimmäinen numero, jota ostajat vertaavat punnitseessaan 10 G kuparia kuitua vastaan. 10GBASE-T-kanava ja kuitulinkki ratkaisevat saman 10 Gbps-ongelman, mutta ne kattavat hyvin eri etäisyydet samasta telineestä. Alla oleva vaakasuuntainen pylväskaavio näyttää yleisimmän median enimmäiskattavuuden 10 Gbps:ssä. Kupariluokat sijaitsevat monimuotokuidun ja suoraan kiinnitettävän twinax-kokoonpanon vieressä, joten mittasuhteet ovat helposti luettavissa. Kaikki arvot edellyttävät standardien mukaista, oikein asennettua kanavaa.

Tämän kaavion kuvio on useimpien nykyaikaisten rakennusten arkkitehtuuri pienoiskoossa. Suoraan kiinnitettävät twinax-kokoonpanot ulottuvat noin 7 metrin korkeuteen, mikä tekee niistä telineeseen asennettavan työkalun vierekkäisten kytkimien kytkemiseen kaapelijärjestelmän sijaan. Cat6 kattaa noin 55 metriä nopeudella 10 Gbps, kun olosuhteet ovat ystävälliset, riittää joihinkin kerrosten välisiin kaappeihin, mutta ei koskaan taattua vaakasuuntaista mallia. Cat6A ja Cat7 kuljettavat molemmat 10 Gt kuparia koko 100 metrin kanavaan, jonka ympärille rakenteellinen kaapelointi suunniteltiin, ja tämä määrä antaa yhden telehuoneen palvella koko kerrosta. OM3-monimuotokuitu laajentaa samat 10 Gbps 300 metriin ja OM4 400 metriin, minkä vuoksi nousuputket ja rakennusten väliset linkit ovat oletuksena kuitua. Yhdessä luettuna palkit kuvaavat puhdasta työnjakoa: kuparia vaakasuoralle viimeiselle 100 metrille, kuitua sen yläpuolelle ja yli. Ei ole olemassa kierrettyä parivaihtoehtoa 100 metrin yli 10 Gbps:n nopeudella, joten 120 metrin juoksu on kuitupäätös riippumatta siitä, mitä budjetti sanoo. Latenssieroja 10GBASE-T:n ja kuidun välillä on, mutta ne ovat riittävän pieniä, jotta toimisto- ja kampussovellukset voivat jättää huomiotta useimmissa tapauksissa. Myös painolla ja halkaisijalla on väliä, sillä 10G:n kuparikaapelit ovat paksumpia kuin gigabitin edeltäjänsä ja täyttävät nousuputkitilan nopeammin. Etäisyys on myös vuorovaikutuksessa topologian kanssa, koska 100 metrin kuparinen ulottuvuus yleensä poistaa välikaappien kustannukset tyypillisessä kerroksessa. Jos rakennuksessasi on jo asennettu OM3- tai OM4-runkoverkko, älykäs suunnittelu pitää sen pystysuorassa jakautumisessa ja antaa Cat6A:n käsitellä jokaisen vaakasuoran pudotuksen.

Kustannukset ratkaisevat yhtä monta projektia kuin raaka suorituskyky. Yhden 10 Gt:n kuparilinkin budjetti jakautuu neljään kauhaan: passiiviset komponentit, aktiiviset portit, asennustyö ja testaus. Suhteet muuttuvat projektin koon mukaan, mutta tyypillinen toimiston jälkiasennus kuluttaa suurimman osan rahoistaan ​​kytkimen ulkopuolella. Alla oleva donitsikaavio näyttää edustavan jaon yhdelle 10 Gt:n kuparikanavalle keskikokoisessa päivityksessä. Käsittele sitä suunnittelusuhteena ennemmin kuin tarjouksena.

Yleisin suunnitteluvirhe on olettaa, että kaapelilasku on koko tarina. Passiiviset komponentit ottavat suurimman yksittäisen osuuden, noin 40 prosenttia, mutta tämä osuus sisältää kaikki kanavan liittimet, paneelit ja johdot, ei vain itse kaapelia. Aktiiviset portit vievät noin neljänneksen, ja tässä vertailu 10GBASE-T:n ja SFP-kuidun välillä käy mielenkiintoiseksi, koska porttien hinnoittelu ja virrankulutus vaihtelevat huomattavasti kytkimien sukupolvien välillä ja voivat kääntää aritmetiikkaa suurissa käyttöönotoissa. Asennustyö vastaa aktiivista osuutta, ja työ on se, missä 10G kupari vaatii enemmän huolellisuutta kuin gigabitti, koska päätteiden tarkkuus ja niputuskuri vaikuttavat suoraan kanavien marginaaleihin. Testaus näyttää pieneltä 10 prosentilla, mutta se on kaavion halvin vakuutus, koska yhden huonon irtisanomisen saava sertifiointi säästää testaajan aikaa kalliimman paluukäynnin. Tukkukauppiaiden ja projektiostajien tulisi myös vertailla kanavakustannuksia komponenttien hinnan sijaan, koska hieman kalliimpi ja nopeammin asennettava jakki voi alentaa työvoimaa. Myös volyymilla on väliä: kokonaisen kanavasarjan tilaaminen yhdeltä valmistajalta maksaa yleensä edullisemmin kuin komponenttien kokoaminen useilta toimittajilta. Näissä luvuissa oletetaan uutta kaapelointia, ja vaikeita polkuja sisältävä jälkiasennus nostaa työvoimaosuutta. Myös tehobudjetit ansaitsevat maininnan, koska tiheät 10GBASE-T-kytkinkokoonpanot kuluttavat enemmän sähköä kuin kuituvastaavat, ja se näkyy pääkirjan käyttöpuolella. Rework on näkymätön viides ämpäri, ja varmin tapa pienentää sitä on ostaa komponentteja, joilla on alusta alkaen todennettavissa olevat testitiedot.

Keskeinen johtopäätös: käytä 10 Gt kuparia viimeiset 100 metriä, kun päätepisteet elävät, ja anna työ kuitulle, kun ajo ylittää 100 metriä, ylittää rakennuksia tai kohtaa vakavia häiriöitä.

Sovellusskenaariot ja valintapisteet 10G Copperille

Siellä missä 10G kupari ansaitsee säilyvyyden tänään

Yritystoimiston vaakakaapelointi on edelleen klassinen tapaus: Cat6A-kanava keskitetystä televiestintähuoneesta jokaiselle työalueelle, palvelee pöytiä usean gigabitin nopeudella nykyään ja 10 Gt:lla laitteiden päivittyessä. Wi-Fi-tarinasta on tullut yhtä tärkeä, koska nykyaikaiset 802.11ax ja seuraavat tukiasemat haluavat usean gigabitin uplinkit ja suuritehoisen PoE:n saman kaapelin kautta, ja Cat6A 10G kuparipisara tyydyttää molemmat ilman toista piiriä. Valvonta ja rakennusautomaatio noudattavat samaa logiikkaa, koska NVR-uplinkit, kameroiden yhdistäminen ja ohjainliikenne hyötyvät kaikki alle 100 metrin päässä olevista kuparijonoista. Palvelinkeskuksissa 10GBASE-T:llä on rooli rivin lopun ja rivin keskiosan topologioissa jopa 100 metriin asti, kun taas muutaman metrin etäisyydellä telineessä olevissa liitännöissä käytetään tyypillisesti twinax-kokoonpanoja ja pystysuora selkäranka siirtyy kuituun. Älykkäät rakennukset ja teollisuuden reunat täydentävät luetteloa kaikkialla, missä yhdyskäytävät, ohjaimet ja yhdistämiskytkimet tarvitsevat vankan usean gigabitin liitettävyyden sähköisesti meluisissa ympäristöissä, kuten tuotantokerroksissa tai kattojen laitevyöhykkeissä.

Itse televiestintähuoneessa patch-paneeli on paikka, johon kaikki nämä vaakasuuntaiset kulkevat, ja paneelin laatu määrittää, kuinka paljon marginaalia selviää irtisanomisesta. Luokkasovitettu, hyvin rakennettu paneeli pitää jokaisen sertifioidun linkin sertifioituna asentajan poistuttua rakennuksesta, minkä vuoksi paneelien valinta kuuluu spesifikaatioon, ei viime hetken laitteistoluetteloon.

Cat6A suojatut ja UTP Patch -paneelit Cat6A-patch-paneelit useissa porteissa ja suojatut tai suojaamattomat vaihtoehdot laskevat kaikki vaakasuorat ajot televiestintähuoneeseen. Luokkaan sopiva, hyvin rakennettu paneeli säilyttää sertifioidun linkin suorituskyvyn, joten paneelin laatu kuuluu spesifikaatioon. Näytä tuote →

Hankintaryhmien valintapisteet

1. Pidä koko kanava yhdessä kategoriassa ja yhdellä suoritusarvolla työalueen johdosta patch-paneeliin, koska yksi heikko linkki määrittää koko kanavan.
2. Sovita suojaustaso sähköiseen ympäristöön ja varmista, että tiimisi osaa liittää suojat oikein, ennen kuin valitset F/UTP, U/FTP tai S/FTP.
3. Tarkista PoE-lämpöoletukset: suuritehoinen PoE lämmittää niputettuja kaapeleita, joten suunnittele konservatiiviset nippukoot ja valitse Cat6A 802,3 bt:n käyttöönotoksissa.
4. Pyydä jokaiselta luetteloon valitulta toimittajalta komponentti- ja kanavatestitietoja, jotka kattavat lisäyshäviön, paluuhäviön, NEXT:n ja ulkomaalaisen ylikuulumisen täydellä nimellistaajuudella.
5. Arvioi luettelon takana oleva valmistaja: talon omat työkalut, vakaa tuotantokapasiteetti, OEM- ja ODM-tuki sekä jakeluun sopiva pakkaus ennustavat sujuvampia projekteja.
6. Vahvista omien asentajiesi lopettamilla näytteillä ennen joukkoostotilauksen julkaisemista, koska todellinen ammattitaito on osa tuotetta.

Keskeinen johtopäätös: osta 10G kuparikanava yhtenä sovitettuna järjestelmänä yhdeltä vastuulliselta valmistajalta ja anna kenttänäytteiden, ei luettelosivujen, tehdä lopullinen päätös.

Asennus- ja huolto-opas luotettavia 10G kuparilinkkejä varten

Asennussäännöt, jotka suojaavat kanavaa

Suurin osa 10G kupariongelmista asennetaan, ei valmisteta, mikä on hyvä uutinen, koska asennustavat ovat korjattavissa. Säilytä jokaisen parin kierre aina päätepisteeseen asti äläkä koskaan kierrä enempää kuin noin 13 millimetriä Cat6A-liittimistä ja paneeleista. Noudata vähimmäistaivutussädettä, vähintään neljä kertaa kaapelin ulkohalkaisijaa ja enemmän suojatuissa malleissa, erityisesti etulevyjen takana ja ahtaiden kaappien sisällä. Pidä vaakasuorat ajot erillään suojaamattomista voimalinjoista ja loisteputkista ja vältä pitkiä yhdensuuntaisia ​​polkuja moottori- tai valaistuspiireissä. Rajoita nippukokoja ja vaihda liian tiukat nippusiteet koukku- ja silmukkakiinnittimiin, koska puristuspaine vääristää parin geometriaa, josta 10GBASE-T riippuu. Lopeta oikeilla meistillä ja työkaluilla luokkaan luokitelluissa laitteissa ja sertifioi sitten jokainen pysyvä linkki ja koko kanava lisäämällä alien ylikuulumispistetarkistuksia tiheimpiin paneeleihin.

Laitejohdot molemmissa päissä ansaitsevat saman vakavuuden kuin kiinteä kaapeli, koska edullisella johdolla voi purkaa sertifioidun kanavan. Säilytä varastossa testattuja, luokkaan sopivia vakiopituisia johtoja, jotta asentajat eivät koskaan improvisoi vanhemman projektin jäämistä.

Cat6A ja Cat8 Patch johdot Luokka-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Näytä tuote →

Kasvin pitäminen terveenä luovutuksen jälkeen

Merkitse jokaisen linkin molemmat päät samalla tunnisteella, pidä pölysuoja paikoillaan käyttämättömissä porteissa ja ylläpidä korjauskuria, joka tallentaa jokaisen liikkeen, lisäyksen ja muutoksen. Sertifioi uudelleen kaikki linkit, jotka päätetään uudelleen tai reititetään uudelleen sen sijaan, että oletat sen edelleen olevan arvosana. Vaihda vaurioituneet paikkausjohdot sen sijaan, että puristat ne uudelleen, koska kenttäpuristuskorjauksissa on harvoin Cat6A-toleransseja. Ajoita määräajoin auditointi, joka ottaa näytteitä kanavista, tarkistaa kaapin lämpötilat korkean PoE-vyöhykkeillä ja sovittaa asiakirjat yhteen telineiden todellisen kanssa. Tätä rutiinia noudattavat kasvit läpäisevät 10 Gt:n kuparitarkastukset vuosia myöhemmin ilman draamaa, ja sen ohittavat kasvit havaitsevat eron yleensä muuton, lisäyksen tai muutoksen aikana pahimpaan mahdolliseen aikaan.

Keskeinen johtopäätös: 10G kuparikanava on vain niin hyvä kuin sen huonoin pääte, joten noudata kiertymis-, taivutussäde-, niputus- ja sertifiointisääntöjä asennuksen yhteydessä ja jatka sertifiointia jokaisen muutoksen jälkeen.

FAQ: 10G Copper Kysymykset, joita ostajat kysyvät eniten

Alla olevat kysymykset tulevat toistuvasti esiin keskusteluissa jakelijoiden, integraattoreiden ja projektiurakoitsijoiden kanssa. Vastaukset ovat lyhyitä ja käytännöllisiä, jotta voit nostaa ne suoraan omaan projektidokumentaatioosi.
