Kuinka valita paras Cat7 Keystone -jakki verkkoasennusta varten?

Parhaan valinta Cat7 Keystone-liitin johtuu kolmesta päätekijästä: suojaustyyppi (STP vs. FTP), liittimen päätetyyli (ilman työkaluja vs. rei'itys) ja yhteensopivuus kaapelisi johdinmittarin kanssa . Tee ne oikein, ja verkkosi saavuttaa jatkuvasti Cat7:n nimellisen 600 MHz:n kaistanleveyden jopa 100 metrillä. Alla olevissa osissa on eritelty kaikki päätöskohdat erityisillä teknisillä tiedoilla, vertailuilla ja todellisilla ohjeilla.

Mikä tekee Keystone Jackista "Cat7-yhteensopivan"

Cat7 on ISO/IEC 11801 Class F -standardi, ei TIA/EIA-standardi, mikä tarkoittaa, että tekniset tiedot eroavat yleisimmistä Cat5e/Cat6-luokitteluista. Aidon Cat7 Keystone -liittimen on täytettävä seuraavat suorituskyvyn vähimmäisarvot:

Huomaa se Cat7 vaatii täyden suojauksen jokaiselle komponentille , mukaan lukien itse Keystone-liitin. Mikään "Cat7" -merkinnällä varustettu jakki, josta puuttuu yksittäinen parisuojaus ja yleispunos, ei täytä standardia markkinointiväitteistä huolimatta.

Suojaustyypit: Miksi S/FTP ei ole neuvoteltavissa Cat7:lle

Cat7-kaapeleissa käytetään S/FTP (Screened Foiled Twisted Pair) -rakennetta: jokainen neljästä parista on erikseen kääritty kalvoon, ja sitten koko nippu suljetaan punotulla suojalla. Cat7 Keystone -liittimen on jatkettava tätä suojapolkua katkeamattomana. Tässä on mitä kukin suojatarra itse asiassa tarkoittaa:

• FTP / ScTP – Vain yksittäinen yleiskalvo. Sopii Cat6A:lle, ei riitä Cat7:lle.
• S/FTP – Yksittäiset kalvoparit ja ulompi punos. Vähimmäisvaatimus Cat7:lle.
• SF/FTP – Yksittäiset kalvoparit plus ulkopunos ja ulkokalvo. Ylittää Cat7 vaatimukset; käytetään yleisesti teollisuusympäristöissä tai korkean häiriön ympäristöissä.

Päätepisteen katkennut suoja toimii antennina ja kutsuu EMI:n sisään. Käytännössä Alien Crosstalk (AXT) voi kasvaa jopa 30 dB jos suojusta ei ole kunnolla maadoitettu liittimessä – riittää 10GBase-T-linkin poistamiseen offline-tilassa kokonaan.

Suojan maadoitus oikein

Suojattu liitin on hyödyllinen vain, jos se on maadoitettu toisesta päästä (paikkapaneelin tai seinälevyn puolelta). Maadoitus molemmista päistä luo maadoitussilmukan. Etsi liittimiä, joissa on integroitu metallikotelo, joka kiinnittyy suoraan maadoitettuun kytkentäpaneelin runkoon – tämä poistaa erillisen maadoitusjohdon tarpeen ja vähentää asennusvirheitä.

GG45 vs. TERA: oikean Cat7-liitinmuodon valitseminen

Cat7 ei käytä tavallista RJ45-liitäntää. Kaksi liitinjärjestelmää hallitsee, ja väärän valitseminen tarkoittaa yhteensopimattomien liitäntäjohtojen ja etulevyjen ostamista:

Useimmissa kotilaboratorioissa ja pienyritysten käyttöönotoissa GG45 on käytännöllinen valinta koska nykyiset RJ45-patch-johdot toimivat edelleen Cat6A-suorituskykytasoilla, kun taas alkuperäiset Cat7-patch-johdot vapauttavat täyden 600 MHz:n kaistanleveyden.

Lopetustyyli: Työkaluton vs. Punch-Down

Kaapelin liittäminen liittimeen vaikuttaa sekä asennusaikaan että pitkäaikaiseen luotettavuuteen. Cat7 Keystone -liittimillä on kaksi ensisijaista päätetyyliä:

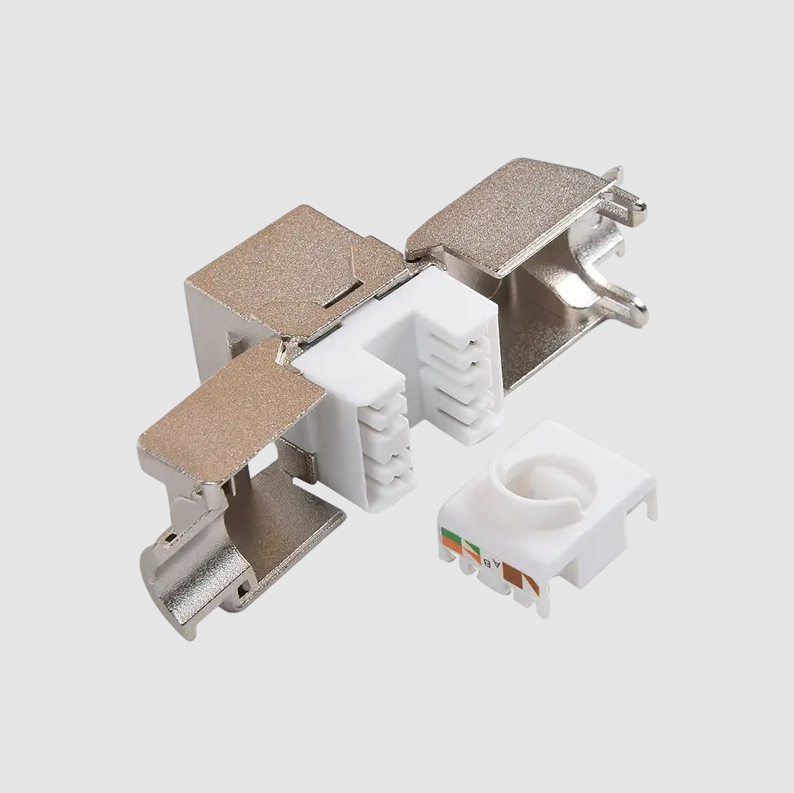

Työkaluton (IDC Clip) päättäminen

Johtimet työnnetään merkittyihin aukkoihin ja kansi napsautetaan alas, leikkaamalla ja muodostaen kosketuksen samanaikaisesti. Etuna on nopeampi asennus (yleensä alle 2 minuuttia per liitin kun sitä on harjoiteltu), ei vaadita alaspuhallustyökalua ja pienempi riski johtimien yliajamisesta. Kompromissi on hieman korkeampi yksikköhinta ja vähemmän tuttu tunne kokeneille asentajille, jotka ovat tottuneet perinteisiin menetelmiin.

Punch-Down (110-tyyli) lopetus

110 pistotyökalu ajaa jokaisen johtimen IDC-aukkoon. Tämä menetelmä on alan standardi strukturoidussa kaapeloinnissa, ja sitä suosivat ammattilaiset, jotka tekevät suuria kytkentäpaneelitöitä. Varmista Cat7:ssä, että lävistystyökalussasi on a vähävaikutteinen asetus — liiallinen voima voi vahingoittaa yksittäisten parien kalvosuojaa, mikä heikentää juuri maksamaasi suojaa.

Kumpi sinun pitäisi valita?

• Tee itse tai pienet ajot (1–10 liitintä): Ilman työkaluja on nopeampi ja vältytään laadukkaan rei'itystyökalun kustannuksilta.
• Ammattimaiset tai suuret juoksut (20 tunkkia): Punch-down kalibroidulla työkalulla tuottaa yhtenäisempiä tuloksia mittakaavassa.
• Jälkiasennus tai ahtaat tilat: Työkaluttomilla tunkilla on tyypillisesti kompaktimpi takaprofiili, joten niitä on helpompi työstää matalien seinälaatikoiden takana.

Johdinmittarin yhteensopivuus: liitä liitin kaapeliin

Cat7-kaapeleita valmistetaan umpijohtimisina ja säikeinä, joista jokainen vaatii erilaisen IDC-kosketinrakenteen:

• Kiinteä johdin (22–24 AWG): Vakio seinäajoille. IDC-koskettimet lävistävät eristeen puhtaasti kiinteässä johdossa. Älä käytä vain kertyneitä jakkeja, joissa on kiinteä kaapeli – kosketussiivet eivät ehkä asetu kunnolla paikalleen, mikä aiheuttaa ajoittaista jatkuvuutta.
• Säikeinen johdin (26–28 AWG): Käytetään patch johtoihin. Säikeistetyissä IDC-koskettimissa on leveämpi aukko useiden filamenttien tarttumista varten. Vain kiinteän liittimen käyttäminen kierretyssä kaapelissa johtaa korkeaan kosketusvastukseen ja signaalihäviöön.
• Kaksinkertaiset liittimet (22–26 AWG): Hyväksy molemmat johdintyypit. Suositellaan, kun olet epävarma kaapelin teknisistä tiedoista tai rakennat sekalaista ympäristöä.

Varmista aina ennen ostamista, että liittimen runkoon painettu AWG-alue vastaa kaapelisi johtimien mittaa.

Johdotuskokoonpano: T568A vs. T568B

Cat7 Keystone-liitins tukee sekä T568A- että T568B-johdotusjärjestelmiä. Itse järjestelmä ei vaikuta suorituskykyyn - Tärkeintä on johdonmukaisuus jokaisen liittimen, liitäntäpaneelin ja liitäntäjohdon välillä samalla ajon aikana. Sekoittamalla T568A toisessa päässä ja T568B toisessa päässä syntyy ristikkokaapeli, joka ei toimi tavallisten verkkokytkimien kanssa.

• T568B on yleisin Pohjois-Amerikan kaupallisissa asennuksissa.
• T568A on suositeltava valtiollisissa ja joissakin kansainvälisissä asennuksissa, ja ANSI/TIA-570-C edellyttää sitä asuinalueiden johdotuksessa.

Useimmat Cat7-liittimet sisältävät värikoodatut kytkentäkaaviot molemmille kaavioille rungossa tai pakkauksessa. Valitse yksi ja dokumentoi valintasi – tämä suojaa ketään, joka tekee huollon vuosia myöhemmin.

Tärkeimmät tiedot, jotka on tarkistettava ennen ostamista

Käytä tätä tarkistuslistaa arvioidessasi Cat7 Keystone -liittimien luetteloa tai tietolehteä:

1. Nimellinen kaistanleveys: On oltava ≥ 600 MHz. Mikä tahansa pienempi on Cat6A tai alle.
2. Suojaus: S/FTP-rakenne johtavalla kotelolla, joka sopii maadoitettuun paneeliin.
3. Lisäyshäviö 600 MHz:llä: Sen tulisi olla ≤ 0,4 dB ISO/IEC 11801 -kanavamallia kohti.
4. SEURAAVA (Near-End Crosstalk) 600 MHz:llä: Etsi arvot ≥ 60 dB, jos marginaali ylittää minimiarvon.
5. Paluuhäviö 600 MHz:llä: ≥ 15 dB on käytännöllinen kynnys 10GBase-T:n luotettavuudelle.
6. Johdinalue: Varmista, että se vastaa kaapelisi AWG:tä (tyypillisesti 22–24 AWG kiinteälle seinään asennetulle Cat7:lle).
7. Parittelujaksot: Laadukkaat liittimet on mitoitettu ≥ 750 asennukseen. Budjettiyksiköt määrittävät usein vain 200.
8. Kosketinpinnoitus: Kullatut koskettimet (≥ 50 µin) kestävät hapettumista ja säilyttävät alhaisen kosketusvastuksen ajan mittaan.

Yleisiä asennusvirheitä, jotka heikentävät Cat7:n suorituskykyä

Jopa korkein liitäntä voi toimia huonommin, jos se on asennettu väärin. Nämä ovat yleisimmät virheet:

• Liiallinen irrotus lopetuksessa: Cat7 sallii enintään 13 mm (0,5 tuumaa) kiertymättömästä johtimesta liittimessä. Tämän ylittäminen lisää ylikuulumista ja voi epäonnistua kanavan sertifiointitestissä.
• Älä ylläpidä suojuksen tiputussilmukkaa: Kun vedät suojattua kaapelia seinäonteloiden läpi, jätä pieni silmukka estääksesi kosteuden imeytymisen punosta pitkin jakkikoteloon.
• Nippusiteiden ylikiristys: S/FTP-kaapelin puristaminen mutkissa muuttaa yksittäisten parikalvojen muotoa, mikä luo impedanssin epäjatkuvuuksia. Käytä Cat7-ajoissa koukku- ja silmukkakiinnittimiä muovisten vetoketjujen sijasta.
• Pienin taivutussäteen rikkomukset: Cat7-kaapelin taivutussäde on vähintään 8x kaapelin halkaisija (tyypillisesti ~60 mm halkaisijaltaan 7,5 mm:n kaapelille). Tiukemmat mutkat aiheuttavat heijastuksia, jotka epäonnistuvat paluuhäviötesteissä.
• Suojattujen ja suojaamattomien komponenttien sekoittaminen: Cat7-liittimen käyttäminen suojaamattomassa Cat6A-kaapelissa tai päinvastoin mitätöi suojausedun ja luo maadoituskatkoksia.

Milloin valita Cat7 Keystone Jacks vs. Cat6A

Cat7 infrastruktuuri maksaa karkeasti 20-35% enemmän kuin vastaava Cat6A-asennus. Tämä palkkio on perusteltu tietyissä skenaarioissa, mutta tarpeeton muissa:

Cat7-päätteen testaaminen asennuksen jälkeen

Kenttätesteri on ainoa tapa varmistaa, että Cat7-kanava täyttää vaatimukset. Peruslangakartatesterit ovat riittämättömiä – ne eivät mittaa taajuusalueen parametreja. Käytä testaajaa, joka pystyy Taso IIIe tai Taso IV tarkkuus (IEC 61935-1:n mukaan) Cat7-kanavan sertifioimiseksi. Tärkeimmät suoritettavat testit:

• Lankakartta: Vahvistaa nastan jatkuvuuden ja ristikkäisten, jaettujen tai käänteisten parien puuttumisen.
• Lisäyshäviön pyyhkäisy (jopa 600 MHz): Vahvistaa, että signaalin vaimennus pysyy Cat7-kanavarajan sisällä koko taajuusalueella.
• NEXT ja FEXT: Ylikuulumismittaukset, jotka havaitsevat kiertymättömien johtimien ongelmat liittimen päätepisteessä.
• Suojan jatkuvuus: Varmistaa, että tyhjennyslanka tai punos on kytketty päästä päähän ilman oikosulkua johdinpareihin.

Jos kanava epäonnistuu, yleisimmät syyt ovat liittimen liiallinen kiertyminen, vaurioitunut parikalvo tai puuttuva suojan maadoitus – kaikki voidaan korjata katkaisemalla liitin uudelleen sen sijaan, että korvaat kaapelin.
