Asentaja seisoo vastikään puetun 24-porttisen patch-paneelin ääressä, toisessa kädessä kannettava testeri ja toisessa PoE-kamera, joka putoaa jatkuvasti offline-tilassa. Linkki kulkee jatkuvuuden läpi, mutta työ epäonnistuu edelleen kytkimessä. Tämän aukon vuoksi kuparikaapelin testeri tulisi valita sen kysymyksen perusteella, ei sen kotelossa olevien LEDien lukumäärän perusteella. Jatkuvuusäänimerkki voi todistaa, että kupari on kytketty. Wiremap testeri voi näyttää mitkä nastat ovat ristissä. Pituus- ja aika-alueen reflektometritoiminto voi osoittaa murskattuun kaapeliin tai siltahanaan. Pätevöinti- tai sertifiointitestaaja voi näyttää, onko linkillä tarpeeksi suorituskykyä sovellukselle. Oikea ostopäätös alkaa virheistä, joita odotat löytäväsi, standardeista, jotka sinun on dokumentoitava, ja tiimisi viikoittain lopettamien linkkien määrästä.
Mitä kuparikaapelin testaajan on todistettava ennen kuin hyväksyt linkin
Kuparikaapelin testeri ei ole yksi tuoteluokka. Se on soitinperhe, jolla on hyvin erilaisia tehtäviä. Alapäässä perusjatkuvuuden testaaja vastaa kapeaan kysymykseen: onko kaapelin toisesta päästä johtavaa polkua? Tästä on hyötyä epäilyttävän liitäntäjohdon, kaiutinlinjan tai hälytyspiirin nopeaan tarkistamiseen. Se ei riitä datalinkille, jonka on tuettava Gigabit Ethernetiä, PoE:tä tai takuun luovutusta.
Wiremap-testeri lisää pin-pin tapaisen vahvistuksen. Se voi tarttua ristikkäiseen pariin, jaettuun pariin, oikosulkuun johtimien välillä tai puuttuvan liitännän yhdestä nastasta. Siirtoja, lisäyksiä ja muutoksia varten äänigeneraattori ja anturi yhdistetään usein lankakartan kanssa, jotta teknikko voi paikantaa merkitsemättömän kaapelin tungosta telineestä. Tämä yhdistelmä on käytännöllinen huoltotöissä, mutta se ei silti mittaa pituutta tai korkeataajuista suorituskykyä.
Pituus- ja vianpaikannusmittari käyttää aika-alueen reflektometriaa tai vastaavaa pulssimenetelmää arvioidakseen etäisyyden taukoon, oikosulkuun tai huonoon päätteeseen. Tässä kuparikaapelin testeristä tulee vianetsintätyökalu eikä mene tai no-go -laatikko. Jos linkki epäonnistuu ja kaapeli katoaa katon tyhjiöön, 12 metrin ja 42 metrin vian ero voi päättää, avaako tiimi yhden seinän vai koko käytävän.
Pätevyystestaajat ja sertifiointitestaajat istuvat sen yläpuolella. Tarkennetta käytetään usein tarkistamaan, tukeeko olemassa oleva linkki nimettyä Ethernet-nopeutta tai PoE-luokkaa. Sertifioija mittaa kaapelistandardia ja tuottaa raportin, joka voidaan toimittaa asiakkaalle, konsultille tai takuuohjelmalle. Alla oleva taulukko näyttää, kuinka päätös muuttuu testaajaluokan mukaan.
| Testausluokka | Kysymys, johon se vastaa | Tyypillinen käyttö | Tärkeä raja |
|---|---|---|---|
| Perus jatkuvuuden testaaja | Onko johtavaa polkua? | Nopeat tarkastukset epäilyttävistä kytkentäkaapeleista ja hitaista langoista | Ei osoita pinoutia, pituutta tai tietojen suorituskykyä |
| Wiremap ja sävytesteri | Ovatko johtimet oikeassa järjestyksessä? | Siirtää, lisää, muuttaa ja kaapelin sijaintia telineessä | Rajoitettu pituus ja suorituskyky |
| Pituus- ja TDR-testeri | Missä on vika ja kuinka kaukana se on? | Taukojen, shortsien ja huonojen päätteiden paikantaminen seinissä | Tarvitsee oikean etenemisnopeuden ja asennuksen |
| Pätevyystestaaja | Tukeeko tämä linkki tiettyä Ethernet- tai PoE-sovellusta? | Linkkien esitarkastus ennen kytkimien asentamista | Ei korvaa virallista todistusta |
| Sertifioinnin testaaja | Täyttääkö linkki nimetyn kaapelointistandardin? | Luovutus, takuu ja kolmannen osapuolen hyväksyntä | Korkeammat kustannukset ja tiukempi kalibrointikuri |
Urakoitsijalle käytännön ratkaisu on usein kaksitasoinen sarja. Kompakti lankakartta ja sävytesteri hoitaa päivittäiset huoltokutsut, kun taas pätevyys- tai sertifiointiyksikkö varataan projektin hyväksymistä varten. Jakelijan tai tukkukauppiaan kohdalla sama logiikka pätee varaston valintaan: hanki testausluokka, joka vastaa asiakkaidesi todellisuudessa toteuttamia projekteja, ei vain teknisissä tiedoissa olevaa korkeinta eritelmää.
Neljä testitasoa: jatkuvuus, lankakartta, pituus ja suorituskyky
Kuparitestaus on helpompi suunnitella, kun se jaetaan neljään kerrokseen. Ensimmäinen kerros on jatkuvuus. Tämä on yksinkertaisin tarkistus ja helpoin lukea väärin. Linkillä voi olla jatkuvuus jokaisessa johtimessa ja se voi silti epäonnistua, koska parit ovat jakautuneet, pääte on kierretty liian pitkälle tai kaapeli on väärä luokka. Jatkuvuus on lähtökohta, ei hyväksymistulos.
Toinen kerros on wiremap. Hyvän kuparikaapelin testerin tulisi näyttää pin-nasta-kartoitus selkeästi, mukaan lukien suojauksen jatkuvuus suojatuissa linkeissä. Wiremap sieppaa käänteiset parit, ristikkäiset parit, jaetut parit ja avaukset tai shortsit. Patch-paneeliympäristössä lankakarttatulokset ovat myös nopea tapa varmistaa, että portin etiketti, pistorasiatarra ja patch-paneelin portti viittaavat kaikki samaan fyysiseen linkkiin. Se kuulostaa yksinkertaiselta, mutta merkintävirheet ovat yleinen takaisinsoittojen lähde.
Kolmas kerros on pituus ja vian sijainti. Pituudella on merkitystä kahdesta syystä. Ensinnäkin linkki, joka ylittää kanavan pituusrajan, voi silti läpäistä peruslangakartan, mutta epäonnistua suorituskyvyssä korkeammilla taajuuksilla. Toiseksi, etäisyyslukema auttaa teknikkoa löytämään vaurioituneen osan arvaamatta. Testeri, joka näyttää etäisyyden vikaan, sekä tallennettu kaapelikirjasto eri etenemisnopeuksille, on hyödyllisempi kuin testeri, joka näyttää vain yleisen vikakoodin.
Neljäs kerros on suorituskyky. Tämä kattaa lisäyshäviön, paluuhäviön, lähipään ylikuulumisen ja muut parametrit, jotka ovat tärkeitä Cat5e-, Cat6-, Cat6A- ja Cat7-linkeille. Se kattaa myös PoE-käyttäytymisen. Linkki voi kulkea lankakartan läpi ja silti lämmetä, laskea jännitettä tai epäonnistua neuvotteluissa, kun virtalähde on kytkettynä. Kuparikaapelin testeri, jossa on vastus- ja PoE-kuormitustestaus, voi paljastaa ongelmia, joita yksinkertainen lankakarttayksikkö huomaa.
- Jatkuvuus: vahvistaa johtavan reitin, mutta ei parin geometriaa tai suorituskykyä.
- Lankakartta: vahvistaa nastajärjestyksen ja suojan jatkuvuuden ja sieppaa jaetut parit.
- Pituus ja TDR: paikantaa tauot, shortsit ja huonot päätteet etäisyyden perusteella.
- Suorituskyky ja PoE: tarkistaa, tukeeko linkki aiottua sovellusta.
Strukturoidussa kaapelointiprojektissa nämä kerrokset tulee levittää järjestyksessä. Älä sertifioi linkkiä ennen kuin lankakartta on puhdas. Älä etsi suoritushäiriötä ennen kuin olet tarkistanut päätteen ja välijohdon. Testauslaite on arvokkain, kun se lyhentää tätä sarjaa, ei silloin, kun se tuottaa yhden vihreän tuloksen, joka piilottaa epäonnistumisen syyn.
Kuparitesterit sopivat rakenteelliseen kaapelointiprojektiin
Käytännöllinen tapa suunnitella vastaanottotyötä on katsoa, mihin kuparilinkin kautta huomio yleensä menee. Alla oleva kaavio on havainnollistava suunnittelunäkymä, ei vertailukohta tietystä sivustosta. Se on tarkoitettu auttamaan projektiryhmää päättämään, mitkä testitoiminnot ansaitsevat eniten aikaa ja mitkä niistä voidaan hoitaa yksinkertaisemmalla instrumentilla.
Urakoitsijalle kaaviosta on hyötyä, koska se erottaa testityöt luovutustyöstä. Linkki voi olla teknisesti hyvä ja aiheuttaa silti kiistan, jos porttitunnisteet, testitietueet ja korjauspaneelin aikataulut eivät täsmää. Kuparikaapelitesteri, joka tallentaa tulokset ja vie ne puhtaassa muodossa, vähentää kitkaa. Se helpottaa myös epäonnistuneen linkin vertaamista samassa kerroksessa olevaan tunnettuun referenssilinkkiin.
Tilatiimille sama kaavio ehdottaa erilaista ostomallia. Tiimi ei välttämättä tarvitse täyttä sertifiointiyksikköä jokaista liikettä, lisäystä ja muutosta varten. Kompakti lankakartta- ja pituustestauslaite sekä pieni joukko vertailuliittimiä pystyvät käsittelemään useimmat päivittäiset tarkastukset. Sertifiointiyksikkö voidaan varata uudisrakentamiseen, suuriin parannuksiin tai tapauksiin, joissa asiakas vaatii virallisia raportteja. Tämä jako suojaa pääomabudjettia ja pitää yksinkertaisemman testerin saatavilla nopeaa vastausta varten.
Jakelijalle tai tukkukauppiaalle kaavio voi ohjata tuotevalikoimaa. Keystone-liittimiä, kytkentäpaneeleja ja etulevyjä asentavat asiakkaat tarvitsevat testaajia, jotka vastaavat heidän myymiään luokkia. Pääasiassa Cat6- ja Cat6A-linkeillä työskentelevä asiakas välittää lankakartoista, suojan jatkuvuudesta, pituudesta ja PoE-tarkistuksista. Ääni- tai hitaan ohjausjohdotuksen parissa työskentelevä asiakas saattaa välittää enemmän äänentoistosta ja jatkuvuudesta. Vain yhden testaajaluokan varastointi jättää aukon markkinoiden toiseen päähän.
Laitteiston kytkeminen vaikuttaa siihen, mitä testaaja näkee
Kuparikaapelin testaaja mittaa olemassa olevaa linkkiä, ei määritettyä linkkiä. Tällä erolla on merkitystä, koska liitäntälaitteisto on osa sähköpolkua. Cat6 Keystone -liitin, joka on päätetty liiallisella kiertymisellä, liitospaneeli löysällä takaliitännällä tai liitäntäjohto, jossa on vaurioitunut pistoke, voivat kaikki aiheuttaa vian, joka näyttää kaapeliongelmalta. Ennen kuin vaihdat kaapelin, tarkista liitäntäkohdat ja välijohdot.
Keystone-liittimet ovat yleinen heikko kohta kenttäpäätteissä. Liitin voi olla mitoitettu Cat6 tai Cat6A, mutta suorituskyky riippuu parinhallinnasta, johtimien istuimesta ja vedonpoistosta. Testeri, jossa on selkeä lankakartan näyttö ja pituuslukema, voi auttaa erottamaan huonon päätteen kaapelikatkosta. Jos pituus on oikea ja lankakartta on puhdas, mutta suoritustulos on marginaalinen, seuraava tarkistus on yleensä liitin ja paikkajohto, ei bulkkikaapeli.

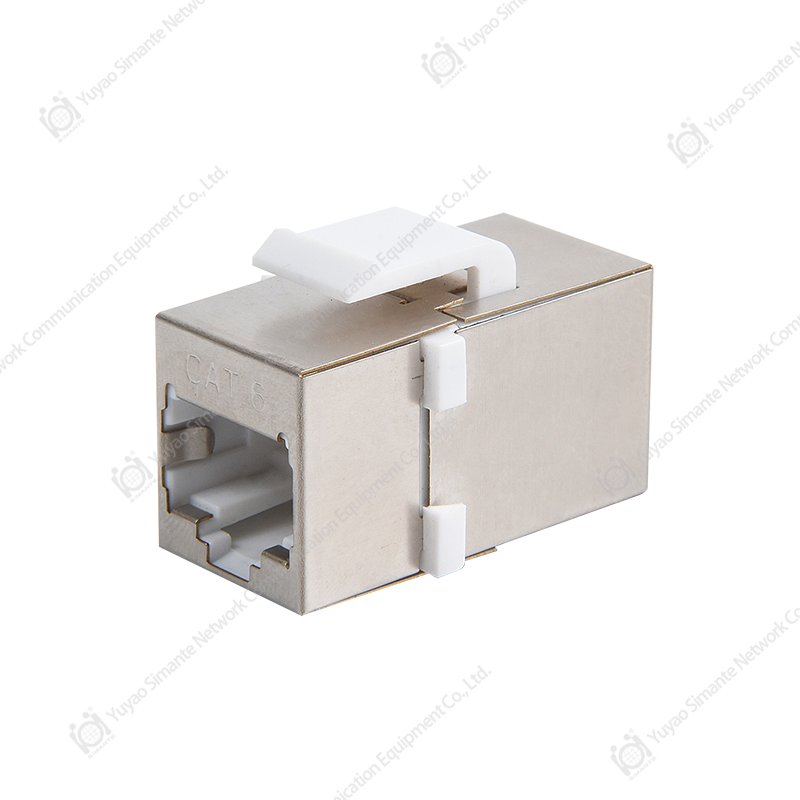

CAT6 Keystone-liittimet suojattuina, UTP- ja työkaluttomina versioina Vertaa suojattuja, UTP-, työkaluttomia ja kulmikkaita CAT6-liittimiä 110- tai Krone IDC -liittimellä, kun kenttätulokset viittaavat päätteeseen massakaapelin sijaan. Näytä tuote → Patch-paneelit luovat samanlaisen vaikutuksen linkin toisessa päässä. Suuritiheyksinen paneeli voi näyttää siistiltä edestä katsottuna ja silti siinä on huono takapääte yhdessä portissa. Kun testaaja ilmoittaa viasta yhdessä portissa, vertaa sitä naapuriporttiin samassa paneelissa. Jos naapuriportti läpäisee samalla patch-johdolla ja samalla testiasetuksella, vika on todennäköisemmin paneelin päätteessä tai vaakakaapelissa kuin testerissä.
Etulevyt ja pinta-asennuslaatikot ovat mekaanisia osia, mutta ne vaikuttavat myös linkkiin. Liitintä rasittava etulevy tai pintalaatikko, joka taivuttaa kaapelia taivutussäteen yli, voi aiheuttaa paluuhäviö-ongelman, joka ilmenee vasta kannen asennuksen jälkeen. Testaa linkki lopullisen kokoonpanon ollessa paikallaan, kun projekti sallii sen. Kuparikaapelin testeri, jota käytettiin ennen kannen kiinnittämistä, saattaa jättää huomiotta ongelman, joka ilmenee sen jälkeen, kun kaapeli on puettu laatikkoon.
Ostajille, jotka hankkivat sekä testaajia että liitäntälaitteita, on hyödyllistä työskennellä valmistajan kanssa, joka ymmärtää koko kuparijärjestelmän. Toimittaja, joka osaa selittää liittimen päätteen, kytkentäpaneelin johdotuksen ja testirajat, on hyödyllisempi kuin toimittaja, joka ilmoittaa vain kappalehinnan. Tämä pätee erityisesti tukkukauppiaan, joka rakentaa urakoitsijoiden sarjaa, koska pakkauksen tulee sisältää testaajia, välijohtoja, liittimiä ja paneeleja, jotka ovat yhteensopivia kentällä.
PoE, suojatut kaapelit ja viat, jotka eivät näy lankakartassa
Power over Ethernet on tehnyt kuparitestauksesta tärkeämpää, ei vähemmän. Linkki, joka kuljettaa tietoja täydellisesti pienellä teholla, voi epäonnistua, kun virtalähde käyttää virtaa. Oireet voivat olla hienovaraisia: kamera käynnistyy uudelleen yöllä, tukiasema putoaa kuormituksen alaisena tai PoE-puhelin toimii yhdessä portissa, mutta ei toisessa. Peruslankakartatesteri voi näyttää kaikki kahdeksan johdinta oikein, mutta silti syy puuttuu.
Yksi yleinen ongelma on vastuksen epätasapaino. Jos parin yhdellä johtimella on suurempi resistanssi kuin sen parissa, linkki voi läpäistä yksinkertaisen jatkuvuustarkistuksen, mutta aiheuttaa liiallista kuumenemista tai jännitehäviötä PoE-kuormituksen alaisena. Testeri, jossa on vastusmittaus ja PoE-kuormitustestaus, voi paljastaa tämän tilan. Toinen ongelma on huono puristus- tai eristyssiirtoliitäntä, joka muuttaa vastusta kaapelin lämmetessä. Näitä vikoja on vaikea löytää staattisella testillä, joten kuormaa käyttävä tai vastusarvoja tallentava testaaja on informatiivisempi.
Suojatut kaapelit lisäävät toisen kerroksen. F/UTP- tai S/FTP-linkissä suoja ei ole datajohdin, mutta se tarvitsee silti jatkuvuutta ja kunnollisen sidoksen. Jos tyhjennysjohto on auki toisesta päästään, linkki voi kulkea lankakartan läpi ja silti käyttäytyä huonosti sähköisesti meluisassa ympäristössä. Testaaja, joka tarkistaa suojan jatkuvuuden ja voi tunnistaa suojareitin, on hyödyllinen teollisuuslaitoksissa, sairaaloissa ja tiheissä langattomissa paikoissa, joissa sähkömagneettiset häiriöt ovat todellinen huolenaihe.
PoE muuttaa myös hyväksymiskysymyksen. Tiimin on ehkä vahvistettava paitsi, että linkki vastaa kaapelointiluokkaa, myös se, että kanava pystyy toimittamaan vaaditun teholuokan yli asennetun pituuden. Tämä ei ole syy sertifioinnin väliin. On syytä lisätä PoE-tarkistus hyväksymismenettelyyn ja kirjata tulos linkkitunnuksella. Jos laite myöhemmin epäonnistuu, tietue näyttää, onko linkki testattu kuormitettuna ja mitä testaaja raportoi.
Urakoitsijalle käytännön sääntö on yksinkertainen: älä käytä jatkuvuuden testaajaa ainoana työkaluna PoE-projektissa. Käytä kuparikaapelin testaajaa, joka voi näyttää lankakartan, pituuden, resistanssin ja PoE-käyttäytymisen, ja säilyttää tunnetun hyvän vertailulinkin vertailua varten. Tämä viitelinkki on usein hyödyllisempi kuin pitkä luettelo eritelmistä, koska se antaa teknikolle perustilanteen samoissa olosuhteissa.
Kenttätestimenettely, joka vähentää takaisinsoittoja
Testeri on vain niin hyvä kuin sen ympärillä oleva menettely. Seuraava sekvenssi on käytännöllinen kenttärutiini kuparilinkeille. Se ei korvaa projektin eritelmiä, mutta se auttaa tiimiä tuottamaan johdonmukaisia tuloksia ja välttämään toistuvia vierailuja.
- Vahvista linkin identiteetti ennen testausta. Yhdistä pistorasiatarra, paikkapaneelin portti ja pohjapiirros. Oikea testi väärällä portilla on silti väärä tulos.
- Tarkista lopetus. Tarkista parin irrotus, johtimen istukka, vedonpoisto ja taivutussäde tunkissa, paneelissa ja etulevyssä.
- Testaa lopullisilla patch-johdoilla, jos mahdollista. Tunnetusti hyvä referenssijohto auttaa erottamaan linkin vian johtovioista.
- Suorita lankakartta ja suojan jatkuvuus ensin. Ratkaise avaukset, shortsit, ristikkäiset parit ja jakaa parit ennen kuin siirryt suorituskykytesteihin.
- Tarkista pituus ja vikaetäisyys. Vertaa lukemaa suunnittelupituuteen ja kaapelikirjaston asetuksiin.
- Suorita luokan ja sovelluksen vaadittu suorituskykytesti. Tallenna tulos linkkitunnuksella ja testaajan asetuksilla.
- Lisää PoE-tarkistus, kun linkki antaa virtaa laitteelle. Kirjaa tulos ylös ja merkitse laiteluokka tai kuormitustila muistiin.
- Testaa uudelleen mahdollisen korjauksen jälkeen. Älä muokkaa epäonnistunutta tulosta hyväksytyksi; Luo uusi tietue, jotta historia on selkeä.

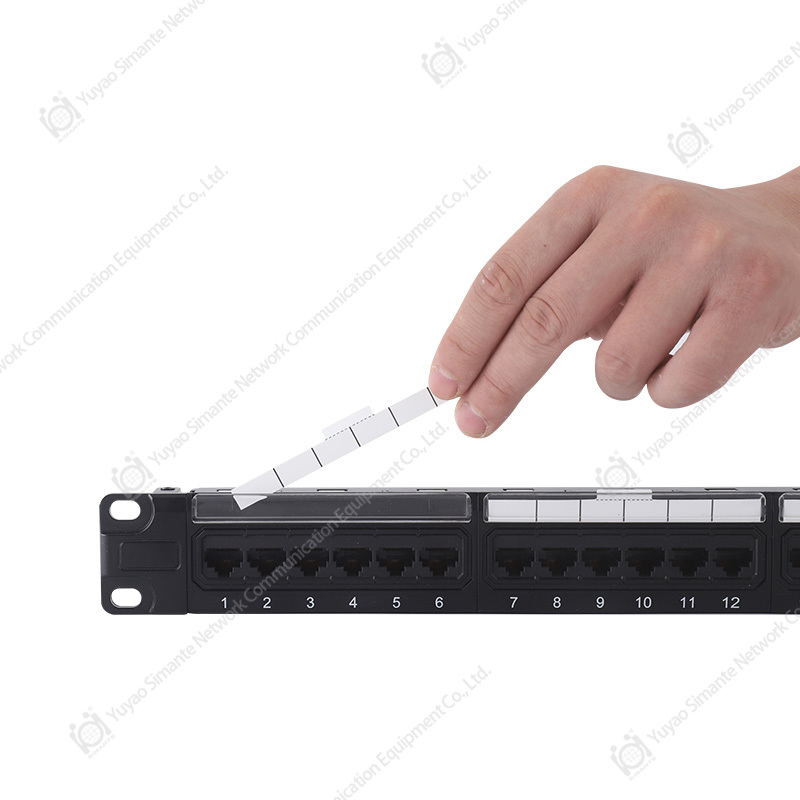

CAT6 Patch-paneelit telineeseen asennetuille rakennekaapeloille Tarkista 0,5U–2U UTP- ja suojatut CAT6-paneelit, joissa on 110/Krone IDC -pääte, kun sovitat kaapelointilaitteistoa ja testiasetuksia projektin aikana. Näytä tuote → Tämä menettely auttaa myös silloin, kun projektissa käytetään Cat6- ja Cat6A-laitteistojen yhdistelmää. Testerin asetusten, vertailujohtojen ja linkkirajojen on vastattava testattavaa luokkaa. Cat6-sovittimella tai Cat5e-vertailujohdolla testattu Cat6A-linkki voi tuottaa tuloksen, joka on teknisesti kelvollinen väärälle asetukselle. Pidä sovittimet ja vertailujohdot merkittyinä ja tarkista ne, jos tulos näyttää epäjohdonmukaiselta muun lattian kanssa.
Projektipäällikölle arvokkain tulos ei ole yksittäinen tulos. Se on joukko tietueita, jotka osoittavat, mitä testattiin, millä asetuksilla, kuka on testannut ja milloin. Kuparikaapelitesteri, jossa on säilytys- ja vientitoiminnot, mahdollistaa sen. Jos testaajalla ei ole tallennustilaa, tiimin tulee silti pitää manuaalista lokia, jossa on linkin tunnus, testityyppi, tulos ja korjausmuistiinpanot. Loki suojaa urakoitsijaa, kun linkki kyseenalaistetaan myöhemmin.
Hankintojen tarkistuslista jakelijoille ja urakoitsijoille
Kuparikaapelin testerin ostaminen on yhtä lailla hankintapäätös kuin tekninen päätös. Alhaisin yksikköhinta voi olla harhaanjohtava, jos testeristä puuttuu sovittimet, laiteohjelmistotuki tai kalibrointipolku, jota tarvitaan käsillä oleviin projekteihin. Seuraava tarkistuslista auttaa urakoitsijaa tai jakelijaa vertailemaan tarjouksia kenttien käyttöön vaikuttavista seikoista.
- Testitoiminnot: vahvistaa lankakartan, pituuden, sävyn, TDR:n, PoE:n ja suorituskyvyn todellista projektiyhdistelmää vasten.
- Luokkatuki: tarkista ilmoitettu tuki Cat5e-, Cat6-, Cat6A- ja Cat7-linkeille, mukaan lukien suojatut versiot.
- Liitin ja sovitinvalikoima: varmista, että testaaja hyväksyy alueella ja projektissa käytetyt pistokkeet ja sovittimet.
- Kalibrointi ja huolto: kysy kalibrointiväleistä, huoltokierrosta ja laiteohjelmistopäivityksistä.
- Tulosten hallinta: Tarkista tallennus, vientimuoto, linkkien merkintä ja raportointiohjelmisto.
- Kentän kestävyys: Tarkista akun käyttöikä, kotelon suojaus, näytön luettavuus ja käyttölämpötila.
- Koulutus ja dokumentointi: pyydä uusille teknikoille pika-aloitusopas ja koulutusmateriaalia.
- Toimittajatuki: varmista, että valmistaja tai tukkumyyjä voi toimittaa vaihtoadapterit ja referenssijohdot.

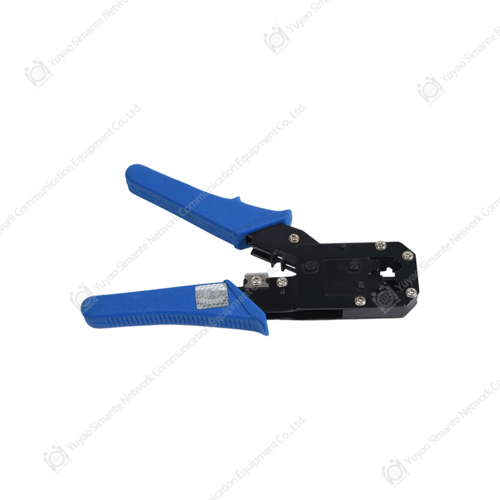

Puristus- ja päätetyökalut verkkokaapelointiasennuksiin Tutustu 8P modulaaristen, 90 asteen ja 180 asteen liittimien puristus- ja päätetyökaluihin, kun rakennat kaapelisarjaa testaajien ja liittimien tarpeiden mukaan. Näytä tuote → Jakelijan osalta testeri tulee arvioida osana kaapelisarjaa. Sarja voi sisältää kuparikaapelin testerin, vertailujohdot, äänianturin, puristustyökalun ja valikoiman Keystone-liittimiä ja etulevyjä. Urakoitsija, joka ostaa testerin yksin, voi palata myöhemmin hakemaan tarvikkeita, mutta paikalliseen projektivalikoimaan sopiva sarja on helpompi myydä ja tukea. Sama logiikka pätee useita asentajia palvelevaan tukkuliikkeeseen: tuotevalikoiman tulee heijastaa yhdessä liikkuvia luokkia ja liittimiä.
Kun vertaat valmistajaa tai toimittajaa, pyydä selkeä selvitys siitä, mitä testaaja tekee ja mitä ei. Hyvä toimittaja selittää eron jatkuvuuden, pätevyyden ja sertifioinnin välillä sen sijaan, että käsittäisi niitä synonyymeinä. Tällainen tuki vähentää tuottoa ja rakentaa luottamusta urakoitsijoiden kanssa, jotka tarvitsevat työkalun, johon he voivat luottaa kaikissa projekteissa. Se auttaa myös ostajaa välttämään ylihintaa toiminnoista, joita ei koskaan käytetä, tai aliostoilta muodollisia raportteja vaativassa projektissa.
Yleisiä virheitä kuparikaapelin testerin ostamisessa tai käytössä
Suurin osa testeriongelmista ei johdu viallisesta instrumentista. Ne johtuvat testaajan ja työn välisestä yhteensopimattomuudesta tai testiasetuksesta, jota ei valvottu. Alla olevassa taulukossa on lueteltu yleisimmät virheet ja käytännön korjaukset.
| Virhe | Mitä tapahtuu | Käytännön korjaus |
|---|---|---|
| Jatkuvuustestin käyttö tietojen hyväksymiseen | Linkki kulkee jatkuvuuden läpi, mutta epäonnistuu lankakartassa tai suorituskyvyssä | Käytä testaajaa, joka raportoi lankakartan, pituuden ja vaaditun suorituskyvyn tarkistuksen |
| Testaus tuntemattomalla patch-johdolla | Hyvä linkki on merkitty huonoksi tai huono johto on jätetty käyttöön | Säilytä merkityt vertailujohdot ja testaa johto erikseen |
| Suojan jatkuvuuden huomioiminen | Suojattu linkki välittää tietoja, mutta toimii huonosti meluisilla alueilla | Tarkista suojuksen jatkuvuus ja sidos osana lankakarttatestiä |
| PoE-kuormitustarkistukset ohitetaan | Laite käynnistyy uudelleen tai laskee virran alle, vaikka datatestit läpäisivät | Lisää vastus ja PoE tarkistaa, milloin linkki antaa virtaa laitteille |
| Ei tallenneta tuloksia | Luovutuskiistat ja ei historiaa myöhempiä vikoja varten | Tallenna linkin tunnus, testityyppi, asetukset ja tulos testihetkellä |
Toinen yleinen virhe on oletus, että korkeamman luokan testaaja ratkaisee automaattisesti alemman luokan ongelman. Sertifiointitesteri on arvokas, mutta se ei korjaa liiallisella irrottautumisella päätettyä liitäntää tai löysällä liitännällä olevaa patch-paneelia. Testauslaite tunnistaa oireen; teknikon on vielä korjattava työn laatu. Siksi koulutus ja selkeä hyväksymismenettely ovat yhtä tärkeitä kuin instrumentin spesifikaatiot.
Ostajan kannalta on myös virhe jättää huomiotta omistuskustannukset. Kalibrointi, sovittimet, vertailujohdot, korjaukset ja koulutus vaikuttavat kaikki testerin todellisiin kustannuksiin sen käyttöiän aikana. Halvempi yksikkö, jota ei voida kalibroida tai tukea, voi maksaa seisokkien aikana enemmän kuin kalliimpi yksikkö, jolla on selkeä huoltopolku. Oikea vertailu sisältää koko sarjan ja sen takana olevan tuen.
FAQ: Kuparikaapelin testaajien kysymyksiä
Mitä eroa on kuparikaapelin testerillä ja sertifioijalla?
Kuparikaapelin testeri on laaja käsite. Se voi tarkoittaa yksinkertaista jatkuvuuden tarkistajaa, lankakartatesteriä, ääni- ja anturisarjaa tai kelpuutusyksikköä. Sertifioija on tietty testauslaite, joka mittaa nimettyä kaapelistandardia ja tuottaa virallisen raportin. Jos projekti vaatii takuun luovutuksen tai kolmannen osapuolen hyväksynnän, varmentaja on yleensä oikea työkalu. Jos tehtävänä on vianetsintä tai nopea huoltotarkastus, yksinkertaisempi testaaja voi riittää.
Löytääkö kuparikaapelin testeri katkoksen seinän takaa?
Kyllä, jos siinä on pituus- tai aika-alueen reflektometriatoiminto. Testeri lähettää pulssin kaapelia pitkin ja arvioi etäisyyden vikaan heijastuksen perusteella. Lukema riippuu etenemisnopeuden asetuksesta ja kaapelin tyypistä, joten teknikon tulee valita oikea kaapelikirjaston syöttö. Etäisyyslukema on arvio, ei röntgenkuva, mutta usein se riittää päättämään, mikä seinän tai katon osa avataan.
Tarvitsenko testaajan Cat6A:lle ja suojatuille linkeille?
Tarvitset testaajan, joka vastaa hyväksymääsi linkkiä. Cat6A-linkeillä on tiukemmat suorituskykyvaatimukset kuin Cat5e:llä tai Cat6:lla, ja suojatut linkit lisäävät suojauksen jatkuvuutta ja liitostarkistuksia. Peruslankakartatesteri voi vahvistaa pin-järjestyksen, mutta ei kerro, onko linkillä tarpeeksi suorituskykyä. Käytä projektin hyväksymiseen kategoriaa ja suojattua kokoonpanoa varten luokiteltua testaajaa. Huoltotöissä lankakartta ja pituusmittari voivat silti olla hyödyllisiä vian paikannuksessa.
Miksi linkki läpäisee lankakartan, mutta epäonnistuu PoE:ssä?
Wiremap tarkistaa johtimien järjestyksen ja jatkuvuuden, mutta se ei kuvaa täysin vastusta, kuumenemista tai kuormituskäyttäytymistä. Linkillä voi olla oikea nastajärjestys ja silti korkearesistanssinen liitäntä, epäsymmetrinen pari tai vaurioitunut johdin, joka käyttäytyy eri tavalla virralla. Testeri, jossa on vastusmittaus ja PoE-kuormitustestaus, voi paljastaa tämän tilanteen. Jos virtalähde on epävakaa, testaa linkkiä kuormitettuna ja vertaa sitä tunnettuun hyvään porttiin.
Kuinka usein kuparikaapelin testeri tulee kalibroida?
Aikaväli riippuu valmistajasta, testaajaluokasta ja projektin vaatimuksista. Sertifiointitestaajilla on yleensä määritelty kalibrointisykli, koska niiden tuloksia voidaan käyttää viralliseen hyväksyntään. Yksinkertaisilla jatkuvuuden ja lankakartan testaajilla voi olla pidempi tai yksinkertaisempi tarkistusprosessi. Kysy toimittajalta suositeltu aikaväli ja säilytä kalibrointipöytäkirja testerin kanssa. Jos tulos näyttää epäjohdonmukaiselta tunnettujen hyvien linkkien välillä, tarkista kalibrointi- ja vertailujohdot ennen kaapelin syyttämistä.
Mitä urakoitsijan tulee kysyä toimittajalta ennen ostamista?
Kysy mitä testaaja mittaa, mitä luokkia ja suojattuja linkkejä se tukee, mitä sovittimia se sisältää, kuinka tulokset tallennetaan ja miten kalibrointi ja huolto hoidetaan. Hyvä toimittaja selittää eron jatkuvuuden, pätevyyden ja sertifioinnin välillä sen sijaan, että käsittäisi niitä samana toimintona. Kysy jälleenmyyjältä tai tukkukauppiaalta, onko saatavilla vaihtosovittimia, referenssijohtoja ja koulutusmateriaaleja. Näillä yksityiskohdilla on enemmän merkitystä kuin yhdellä otsikolla.
Aiheeseen liittyviä resursseja
Ostajille, jotka haluavat verrata testauslaitteen toimintoja muun kuparijärjestelmän kanssa, alla olevat sivustoresurssit tarjoavat hyödyllistä kontekstia. Ne on kirjoitettu urakoitsijoille, jakelijoille ja projektiryhmille, jotka tarvitsevat käytännön tietoa luetteloluettelon sijaan.
- Tutustu valmistajan taustaan ja tuotantokykyyn kupari- ja kuitutuotelinjojen takana.
- Lue strukturoidun kaapeloinnin tuotekatsaus kupari- ja kuitujärjestelmille.
Kuparikaapelin testeri on hyödyllisin, kun se on osa täydellistä kaapelointisarjaa: oikeat liittimet, kytkentäpaneelit, liitäntäjohdot, etulevyt ja työkalut, ja niiden tukena on toimittaja, joka ymmärtää, kuinka ne toimivat yhdessä. Tämä on käytännön yhteys testituloksen ja luotettavan asennuksen välillä.
