Oikean koon valinta patch paneelit riippuu ensisijaisesti telinetilasta, porttitiheysvaatimuksista ja tulevista laajennussuunnitelmista. Vakiokoot mitataan yleensä U:na (telineyksikkö), joista yleisin on 1U 24-porttinen patch-paneeli tai 2U 48-porttinen patch-paneeli. Kun valitset patch-paneelia, laske ensin odotettavissa olevien datapisteiden kokonaismäärä kuluvana ja seuraavan kahden vuoden aikana varmistaen 20 %:n redundanssimarginaalin. Varmista toiseksi, että telineen syvyys ja leveys ovat yhteensopivia verkkokorjauspaneelin kanssa. Valitse lopuksi sopiva kaapelinhallintatila kaapelityypin mukaan (esim. Cat6 tai Cat6A), jotta saavutat tehokkaan datakeskuksen kaapeloinnin.
Patch-paneelien ydinroolin ymmärtäminen verkkoarkkitehtuurissa
Nykyaikaisissa datakeskuksissa ja yritysten lähiverkoissa patch paneelit eivät ole vain fyysisten yhteyksien yhdistämispisteitä, vaan myös verkon joustavuuden kulmakivi. Ne vähentävät huollon vaikeutta merkittävästi irrottamalla vaakakaapeloinnin kytkinlaitteista.
- Esteettisesti miellyttävä kaapelinhallinta: Välttää "hämähäkinverkko"-ilmiön telineen sisällä.
- Laitteiston suojaus: Vähentää laitteistovaurioita, jotka johtuvat kytkinporttien toistuvista kytkemisestä ja irroituksesta.
- Clear Logic: Toimii tunnisteiden hallintajärjestelmän kanssa verkkovikojen paikantamiseksi nopeasti.
Kolme keskeistä mittaa patch-paneelin koon valitsemiseen
1. Porttitiheys ja tilan käyttö
Fyysiset mitat vaikuttavat suoraan telineen kapasiteettiin.
1U Korkeus: Sopii pieniin ja keskisuuriin toimistoihin tai reunalaskentasolmuihin, joissa on tyypillisesti 24 porttia. Jos telineen korkeus on rajoitettu, korkeatiheyksiset (esim. 1U 48-porttiset) suojatut patch-paneelit ovat parempi valinta.
2U ja enemmän: Soveltuu ydinpalvelinhuoneisiin, mikä mahdollistaa suuremman mittakaavan kaapelin niputtamisen ja jakelun takana.
2. Kaapelistandardit ja fyysinen yhteensopivuus
Patch-paneelin mitat sisältävät paitsi etuleveyden myös takakaapelin hallintatelineen syvyyden.
Cat6A:n vaatimukset: Cat6A-kaapeleiden paksumman ja suuremman taivutussäteen vuoksi on suositeltavaa valita malli, jossa on takakaapelin hallintateline. Tämä vie enemmän syvyystilaa, mutta varmistaa, että fyysinen pakkaus ei vaikuta signaalin siirtoon.

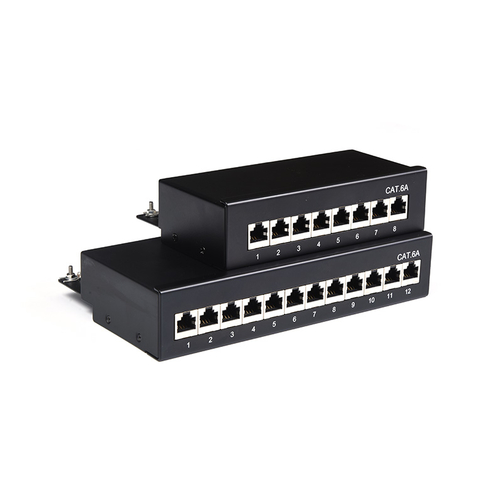

Modulaarinen vs. kiinteä: Modulaariset patch-paneelit mahdollistavat kuituoptisen ja kuparikaapeloinnin sekaasennuksen, mikä tarjoaa suuremman koon joustavuuden.
3. Redundanssi ja tulevaisuuden laajennettavuus
Ammattimainen verkostosuunnitelma ei saa rajoittua välittömiin tarpeisiin.
Varaosuus: Verkkokorjauspaneelin kokoa määritettäessä on suositeltavaa laskea porttien kokonaisvaatimukset kaavalla "Porttien todellinen lukumäärä ÷ 0,8".
Lämmönpoistotila: Tiheä kaapelointi voi estää ilmavirran. Suuritiheyksissä asennuksessa paneelien väliin tulee varata riittävästi tyhjiä paneeleja lämmönpoiston optimoimiseksi.
Patch Panel Selection Guide
Tässä on skenaarioihin perustuvia korjauspaneelin valintastrategioita, jotta voit tehdä nopean päätöksen:
| Skenaariotyypit | Suositeltu porttien määrä: | Suositellut koot: | Tärkeimmät huomiot: |
| Pieni koti/toimisto | 12-24 porttia | 1U tai seinäasennus | Tilaa säästävä ja helppo asennus. |
| Keskisuurten yritysten sivuliike | 48-96 porttia | 1U korkea tiheys | Vahva ja heikkovirtahäiriösuojaus (valitse suojattu tyyppi). |
| Suuri datakeskus | 500 porttia tai enemmän | 2U/4U Modulaarinen | Korkea huoltotiheys; vaatii tuen hot-swappingille ja nopealle taggaukselle. |
Ammattimainen neuvoja kaapeloinnin suorituskyvyn optimointiin
Oikean koon valinta is only the first step. To maximize patch panel performance, pay attention to the following details:
Sopivat kaapelinohjaimet: Vaakasuuntaisten kaapeliohjaimien tulee vastata kytkentäpaneelin suhdetta. Yleensä suositellaan 1U kaapelinhallintaa 1U:n patch-paneelia kohden tasaisen kaapelin taivutuksen varmistamiseksi ja paluuhäviön vähentämiseksi.
Värikoodaus ja merkinnät: Käytä erivärisiä patch-paneelimoduuleja erottaaksesi sisäiset verkot, ulkoiset verkot ja äänisignaalit. Selkeä merkintäjärjestelmä voi lyhentää vianmääritysaikaa yli 50 %.
Suojaus ja maadoitus: Jos valitaan suojattu kytkentäpaneeli, varmista, että sen sisäänrakennettu maadoituskisko on kytketty telineen maadoitusjärjestelmään; muuten sen häiriönestokyky heikkenee merkittävästi.
Kokovalinta on pohjimmiltaan tasapaino "nykyisten kustannusten" ja "tulevien ylläpitovaikeuksien" välillä. Liian pienet patch-paneelit lisäävät kaapelinhallinnan tuskaa myöhemmin, kun taas ylimitoitettujen paneelien sokea tavoitteleminen kuluttaa kallista telinetilaa.
