Cat3 Keystone -tunkit ovat yleisiä komponentteja verkkokaapelointi- ja äänitietojärjestelmissä, etenkin vanhoilla puhelinjärjestelmillä tai hitaasti dataverkoissa. Vaikka nykyaikaiset verkot hyödyntävät yhä enemmän luokan 5E, luokka 6 tai korkeamman tyyppistä kaapelointia, ymmärtäminen, kuinka CEräsT3-Keystone Jack -sovelluksen kunnolla yhdistäminen pysyy tärkeänä tietyissä äänisovelluksissa tai vanhoissa järjestelmissä. Oikea asennus ei vain takaa luotettavan signaalin lähetyksen, vaan välttää myös tarpeetonta vianetsintä tulevaisuudessa.
Cat3 Keystone Jack: Sen tarkoituksen ja rakentamisen ymmärtäminen

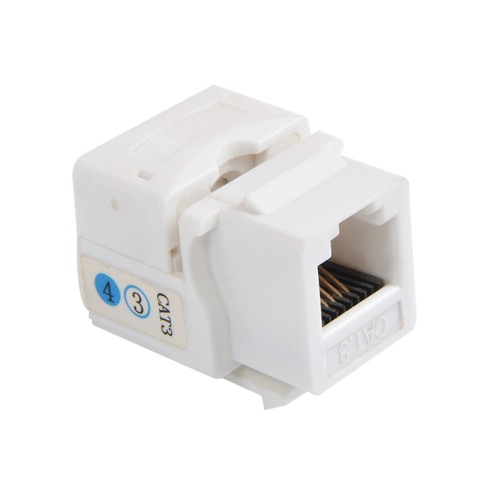

A Cat3 Keystone Jack on modulaarinen liitäntä, joka on tyypillisesti asennettu laastaripaneeliin, seinälevyyn tai pinta-asennuslaatikkoon. Sen ensisijainen tehtävä on toimia yhteyspisteenä luokan 3 kierretyn parin kaapeloinnin (yleensä kaksi tai neljä paria) ja laastarijohtojen tai laitekaapeleiden välillä.
Rakentaminen: Keystone Jackissa on RJ-11 (puhelinlinjoille) tai RJ-45 (Ethernet) -liitin toisessa päässä ja eristyssiirtoliitin (IDC) toisessa päässä toisessa päässä kierretyn parin johtimien kytkemiseksi.
Tarkoitus: Luokan 3 kaapelit ja tunkit on alun perin suunniteltu tukemaan tiedonsiirtoa jopa 10 Mbit / s, mutta nykyään niitä käytetään yleisimmin ääni (puhelinsoitto).
Vaiheet a Cat3 Keystone Jack
CAT3-Keystone Jackin oikein kytkeminen on tarkka prosessi, joka vaatii usein rei'itystyökalun käytön.
1. Valmistelu
Ennen kuin aloitat yhteyden, varmista, että sinulla on seuraavat työkalut ja materiaalit:
- Cat3 Keystone Jack
- Luokka 3 kierrepari kaapeli (tai luokka 5E/CAT6-kaapeli äänelle)
- Rei'itystyökalu (tyypillisesti 110-tyyppinen tai Krone-tyyppi)
- Vaijerilanka
- Kaapelisidokset tai tarranauha (kaapelin hallintaan)
2. johtimien strippaus ja hallinta
Kierrä varovasti langan strippareita noin 1-1,5 tuumaa ulkokaapelin takista, huolehtimaan siitä, ettei sisäseristys vaurioittaa.
Unkwist kierrettyjä pareja, suoristaen ja erottaen jokaisen kapetuksen.
3. Määritä johdotusstandardi
CAT3 -Keystone Jackin takaosassa on tyypillisesti värikoodaus, joka opastaa sinua johtimien kytkemiseen. Ääni- ja datayhteyksillä käytetään yleisesti kahta johdotusstandardia: T568A ja T568B.
Äänisovelluksissa (yleisimmin CAT3: n kanssa): Vaikka voit seurata joko T568A- tai T568B-tietostandardeja, yksinkertaisissa puhelinjärjestelmissä on yleistä yhdistää vain kaksi paria (sininen/valkoinen ja oranssi/valkoinen oranssi) tai vain tarvitsemasi parit.
Avainvinkki: Riippumatta valitsemastasi standardista (A tai B), muista ylläpitää johdonmukaisuutta koko johdotusprojektissa.
4. lyöntiyhteydet
Aseta johdot vastaaviin IDC -loviin liitännäisen värikoodauksen mukaan (T568A tai T568B).
Paina puristustyökalulla pystysuoraan jokaiseen johtimeen. Kiertotyökalu upottaa johdon liittimeen samalla kun katkaisee ylimääräisen johdon.
Varmista, että jokainen lanka lävistetään turvallisesti eristyksen läpi ja kytketty.
5. Testaus ja siisteys
Kun olet suorittanut yhteyden, käytä verkkotesteriä (tai yksinkertaista puhelinlinjan testaajaa) yhteyden jatkuvuuden tarkistamiseksi varmistaen, että kaikki lankaparit ovat oikein kytkettynä ja vapaa shortseihin tai avautumiseen.
Taivuta kaapeleita varovasti ja käytä kaapelisidoksia tai tarranauhoja organisoidaksesi ja kiinnitä ne vähentämään Keavastone -liitäntäpisteiden rasitusta.
Napsauta CAT3 -Keystone -liitäntä seinälevyyn tai laastaripaneeliin.
Vaikka CAT3-Keystone Jacks palvelee ensisijaisesti perinteistä ääniviestintää tai pienen nopeuden sovelluksia, asianmukainen asennus on olennaista koko kaapelointijärjestelmän luotettavuuden kannalta. Seuraamalla tavanomaisia johdotusmenettelyjä ja käyttämällä oikeita työkaluja, voit varmistaa, että CAT3 -kaapelointijärjestelmä on vakaa ja helppo hallita. Muista, että johdonmukaiset johdotusstandardit ja perusteellinen testaus ovat avain onnistuneeseen asennukseen.
