Kuinka käyttää kaapelinhallintaa?

Kaapelipäällikön tarkoitus

A Kaapelinhallinta on laitteistolisälaite, joka on suunniteltu järjestämään, reitittämään ja suojaamaan kaapeleita palvelintelineessä tai verkkokotelossa. Käyttääksesi sitä, reitität Ethernet-, kuitu- tai virtajohdot vain määritettyjen vaaka- tai pystysuuntaisten kanavien läpi ja kiinnität ne koukku- ja silmukkahihnoilla tai integroiduilla sormilla oikean taivutussäteen ja ilmavirran ylläpitämiseksi. Asennat sen asentamalla kaapelinohjaimen palvelintelineen pystysuoraan asennuskiskoihin käyttämällä mukana toimitettuja häkkimuttereita ja ruuveja, jotka yleensä vievät 1U (1,75 tuumaa) pystysuoraa tilaa vaakasuuntaisille ohjaimille tai kiinnittyvät sivukiskoihin pystysuorassa yksikössä.

Ensisijainen tavoite on kaksiosainen: estämään signaalin heikkeneminen tiukoista mutkista tai sähkömagneettisista häiriöistä ja jäähdytystehokkuuden maksimoimiseksi poistamalla sotkeutuneiden kaapeleiden aiheuttamat ilmavirran esteet . Huipputiheyksissä datakeskuksissa oikea kaapelinhallinta voi vähentää jäähdytyskustannuksia jopa 15 % ja lyhentää vianetsintäaikaa yli 50 %.

Cable Managerin käyttäminen: Käytännön opas

Kaapelinhallinnan tehokas käyttö on enemmän kuin vain johtojen täyttämistä kanavaan. Se sisältää strategisen suunnittelun skaalautuvuuden, huollettavuuden ja verkon eheyden varmistamiseksi. Alla on käytännön vaiheet sekä vaaka- että pystysuuntaisten kaapeliohjaimien hyödyntämiseksi.

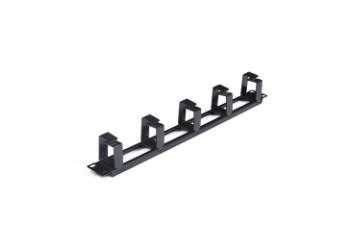

Vaakasuuntaiset kaapeliohjaimet (1U tai 2U)

Tyypillisesti paikkapaneelien tai kytkimien väliin asennetut vaakasuuntaiset ohjaimet toimivat etupuolen paikannuksen ensisijaisena jakelupisteenä.

• Reititys: Vie kytkentäjohdot kytkinportista johtajan etusormien tai peitettyjen kanavien kautta. Varmista, että kaapelit menevät ohjaimesta suoraan viereisiin liitospaneelin portteihin minimoimaan altistunut löysyys.
• Taivutussäteen suojaus: Varmista kuituoptisten kaapeleiden kohdalla, ettei taivutussäde putoa alle 30 mm:n (1,18 tuumaa). Käytä johtajan antamia keloja tai kaarevia sormia säilyttääksesi tämän säteen. Taivutussäteen ylittäminen voi aiheuttaa mikrotaittumisia, jotka lisäävät vaimennusta jopa 0,5 dB tapausta kohden.
• Erottelu: Erota kuparikaapelit (Cat6/Cat6a) kuitukaapeleista fyysisen rasituksen ja häiriöiden estämiseksi. Useimmissa johtajissa on irrotettavat kannet, joiden avulla voit luoda erillisiä vyöhykkeitä.

Pystysuuntaiset kaapelinohjaimet (sormikanava)

Pystysuuntaiset ohjaimet on asennettu telineen sivuille käsittelemään ylhäältä alas kulkevaa joukkokaapelointia, joka yhdistää kytkimiin, palvelimiin tai runkoverkkoon.

• Runkoreititys: Käytä pystysuoraa hallintaa yhdistääksesi kaapeleita useista vaakasuuntaisista ohjaimista. Vedä kaapelit telineen etuosasta taka- tai sivukanaviin liittääksesi aktiiviseen laitteeseen.
• Slack Management: Säilytä ylimääräinen kaapelin pituus pystysuorassa ohjaimessa sen sijaan, että kelaa se laitteen taakse. Tutkimukset osoittavat, että pystyjohtajien oikea löysänhallinta vähentää ilmavirran rajoitusta jopa 20 % löysään nippuun verrattuna.
• Merkinnät: Merkitse aina kaapelin molemmat päät ennen kuin reitität pystykanavan läpi. Tämä vähentää keskimääräistä korjausaikaa (MTTR) 30 minuutista alle 5 minuuttiin piirien jäljittämisessä.

Kaapelihallinnan asentaminen: vaihe vaiheelta

Asennus on suoraviivainen mekaaninen prosessi, mutta tarkkuus on avainasemassa telineen rakenteellisen eheyden ja asennuksen pitkäikäisyyden varmistamiseksi. Työskenteletpä sitten 4-napaisen palvelintelineen tai 2-napaisen verkkotelineen kanssa, seuraavat vaiheet ovat voimassa.

Vaihe 1: Määritä asennuspaikka

Vaakasuuntaisissa hallintajärjestelmissä ne asennetaan tyypillisesti aktiivisten komponenttien väliin (esim. Switch U1:ssä, Cable Manager U2:ssa, Patch Panel U3:ssa). Pystypäälliköille ne asennetaan telinekehyksen sivulle, usein pareittain (vasen ja oikea).

Vaihe 2: Valmistele telinekiskot

Tunnista, onko telineessäsi neliömäisiä reikiä (yleisiä palvelintelineissä) vai kierrereikiä (yleisiä tietoliikennetelineissä). Aseta neliömäisiä reikiä varten häkkimutterit niille tarkoitettuihin kiinnitystiloihin. Varmista, että häkin mutterit ovat suunnassa kiskon sisäpuolella olevan jousipidikkeen kanssa, jotta ne eivät liukastu.

Vaihe 3: Kiinnitä yksikkö

Kohdista kaapeliohjaimen kiinnityskannattimet reikien kanssa. Kiinnitä kiinnitysruuvit (yleensä M6 tai 12-24) ja kiristä ne ensin käsin. Kun ne on kohdistettu, kiristä ne tiiviisti - liiallinen kiristäminen voi irrottaa kierteet tai vääntää rungon, erityisesti korkeatiheyksisissa muoviyksiköissä.

Usein kysyttyä Cable Managerista: Yleisten huolenaiheiden käsitteleminen

Alla on useimmin kysytyt kaapelien hallintaan liittyvät kysymykset ja tarkat vastaukset, jotka perustuvat alan parhaisiin käytäntöihin ja valmistusstjaardeihin.

1. Mitä eroa on "nauhatangon" ja "sormikanavan" välillä?

Lacer tanko on yksinkertainen metallitanko, jota käytetään ensisijaisesti nippujen kiinnittämiseen tarranauhalla, eikä se tarjoa yksittäistä kaapelin erotusta. Sormikanavassa (vakiokaapelinhallinta) on yksittäiset "sormet" tai renkaat, jotka erottavat kaapelit, tarjoaa erinomaisen taivutussäteen hallinnan ja mahdollistaa yksittäisten kaapelien siirrot häiritsemättä vierekkäisiä kaapeleita.

2. Kuinka paljon tilaa minun tulee jättää kaapeliohjaimien ja aktiivisten laitteiden väliin?

Ihannetapauksessa 1U:n kaapelinohjain asennetaan suoraan jokaisen liitospaneelin tai kytkimen viereen (ylä- tai alapuolelle). Tiheäkuituisissa asennuksissa 2U:n hallinta on usein parempi. 1 tuuman (25 mm) välyksen säilyttäminen johtajan ovien edessä varmistaa oikean ilmavirran edestä taakse suuntautuville jäähdytysjärjestelmille.

3. Voinko käyttää muovisia kaapeliohjaimia suuritiheyksisille kuiduille?

Kyllä, mutta sinun on varmistettava, että muovi on palonestoluokitus (UL 94V-0). Laadukkaat muovilevyt, kuten Simanten valmistamat, on suunniteltu käsittelemään tiheää kuitua säilyttäen samalla rakenteellisen eheyden. Seismistä sertifiointia vaativissa tiloissa suositellaan metallisia pystysuojia niiden suuremman vetolujuuden vuoksi (tyypillisesti >500 lbs:n kantavuus).

4. Onko kaapeliohjaimia mukautettuja kokoja?

Täysin. Yuyao Simante Network Communication Equipment Co., Ltd. on ammattimainen valmistaja, joka on erikoistunut mittatilaustyönä valmistettuihin kaapelinhallintajärjestelmiin. Yli kanssa 10 tavallista ja räätälöityä tuotantolinjaa ja 10 sarjaa täysin automaattisia ruiskuvalukoneita , voimme tuottaa johtajia tietyissä syvyyksissä, väreissä (esim. musta, valkoinen, mukautetut RAL-koodit) ja materiaaleja, jotka vastaavat täsmälleen palvelinkeskuksesi esteettisiä ja tilavaatimuksia. Toimitilamme ylläpitää vakaata yli 9 miljoonaa yksikköä , mikä varmistaa skaalautuvuuden suuria käyttöönottoja varten.

Miksi laatu on tärkeä: suunnittelu ja tuki

Laadukkaan kaapelinhallinnan valitseminen vaikuttaa kokonaiskustannuksiin. Huonolaatuisissa yksiköissä voi olla teräviä reunoja, jotka vahingoittavat kaapelin vaippaa tai muovia, joka haurastuu ajan myötä. Simanten lähestymistapa varmistaa, että laatu taataan suunnittelun lähteellä kypsän tutkimus- ja kehitysjärjestelmän kautta.

Omistautuneen tiimin kanssa yli 10 insinööriä ja yli 30 kokopäiväistä teknistä henkilöstöä , keskitymme jatkuvaan parantamiseen. Tehtaamme käyttää 10 sarjaa täysin automaattisia ruiskuvalukoneita and 20 semi-automatic units kriittisten mittojen, kuten sormien välisen etäisyyden, yhdenmukaisuuden varmistamiseksi (yleensä 1,2 tuumaa suuritiheyksisille RJ45-liittimille).

Simante tarjoaa asiakkailleen erikoistuneita integroituja ratkaisuja varmistaakseen, että se vastaa asiakkaan vaatimuksia. Tarvitsetpa sitten yksinkertaisen 1U:n vaakahallinnan tai monimutkaisen mukautetun pystysuoraratkaisun hyperscale-palvelinkeskukseen, edistynyt Cable Managerin tehdasinfrastruktuuri tukee projektiasi suunnittelusta toimitukseen.

• Tuotantokapasiteetti: 9 miljoonaa yksikköä vuosittain tukemaan suuria hankintoja.
• Automaatio: 8 automaattisesti asennettua konetta varmistavat tasaisen kokoonpanolaadun.
• Räätälöinti: Täydelliset verkkokaapelointiratkaisut yhdistävät suunnittelun, kehityksen, myynnin ja palvelun.

Investoimalla luotettavan valmistajan suunniteltuun kaapelinhallintaan varmistat, että verkkoinfrastruktuurisi pysyy skaalautuvana, huollettavana ja tehokkaana koko elinkaarensa ajan.
