Patch-paneeli vs Switch: Suora vastaus
A patch-paneeli on passiivinen strukturoitu kaapelointikomponentti, joka päättää ja järjestää verkkokaapelit, kun taas a verkkokytkin on aktiivinen elektroninen laite, joka vastaanottaa, käsittelee ja välittää tietoja kytkettyjen laitteiden välillä. Kun verrataan patch panel vs switch, keskeinen ero on yksinkertainen: Patch panel ei lähetä tai käsittele dataa yksinään, kun taas kytkimessä on piirit, jotka lukevat saapuvan tiedon ja ohjaavat sen oikeaan kohdeporttiin.
Patch-paneeli sijaitsee tyypillisesti verkon fyysisellä kerroksella ja tarjoaa kiinteän, nimetyn liitäntäpisteen vaakakaapeloille, joka kulkee seinäpistorasioista, Keystone-liittimistä tai verkon etulevystä takaisin johtokaappiin tai laitehuoneeseen. Kytkin sitä vastoin muodostaa yhteyden patch-paneeliin lyhyiden välijohtojen kautta, ja se on kytkin, jonka avulla useat verkon laitteet voivat vaihtaa tietoja. Koska kytkentäpaneelissa ei ole aktiivista elektroniikkaa, se ei vaadi virtaa, kun taas kytkin tarvitsee virtalähteen toimiakseen. Tämän eron tunnistaminen on hyödyllistä suunniteltaessa strukturoitua kaapelointijärjestelmää, koska kytkentäpaneelit ja kytkimet ovat yleensä toisiaan täydentäviä eivätkä korvaa toisiaan.
Mikä on patch-paneeli ja miten se toimii
Patch-paneelin ydintoiminto strukturoidussa kaapelointijärjestelmässä
Patch-paneeli on litteä, telineeseen tai seinään kiinnitettävä paneeli, jonka etupuolella on rivi Keystone-liitinportteja. Jokainen paneelin etupuolella oleva portti vastaa paneelin takaosassa olevaa liitäntäpistettä, jossa tuleva vaakakaapelointi päätetään IDC-punch-down -menetelmällä, yleensä 110- tai Krone-tyyppisen päätteen jälkeen. Tämän asennuksen avulla asentajat voivat järjestää useita yksittäisiä kaapelisarjoja yhteen merkittyyn, hallittavaan paikkaan sen sijaan, että irrallisia kaapeleita jätettäisiin hajallaan telineen tai laitehuoneen ympärille. Patch-paneelit on myös rakennettu tukemaan tavallista T568A- tai T568B-johdotussarjaa, jota käytetään useimmissa kuparirakenteisissa kaapeleissa, mikä pitää johdotusjärjestyksen yhtenäisenä koko asennuksessa.
Patch-paneelin muototekijät: Punch Down-, RJ45- ja Kissa 6-mallit
Patch-paneelituotteita on useissa yleisissä muodoissa. A Pach panel lävistää alas malli päätetään painamalla jokainen johdin IDC-aukkoon rei'itystyökalulla, joka on yleisin päätemenetelmä kuparilevyille. A Patch Panel RJ45 tyyli viittaa itse etupuolelle suunnattuihin portteihin, jotka hyväksyvät standardinmukaiset RJ45-liittimet liitäntäjohdoista. A Patch Panel Cat6 tai Cat6A-malli on rakennettu vastaamaan Cat6- tai Cat6A-kaapeloinnin kaistanleveys- ja ylikuulumisvaatimuksia, ja se on yleensä yhdistetty vastaaviin Cat6- tai Cat6A-keystone-liittimiin. A tyhjä patch-paneeli toimitetaan ilman esiasennettuja liittimiä, jolloin asentaja voi asentaa valitsemansa Keystone-liittimet porttikohtaisesti, mikä on hyödyllistä, kun teline tarvitsee yhdistelmän kupari- ja kuituliitäntöjä.
Pienemmissä asennuksissa käytetään joskus a Patch Panel -laatikko telineeseen asennetun yksikön sijaan. Patch panel box on kompakti kotelo, johon mahtuu rajoitettu määrä portteja, ja sitä käytetään usein kodeissa, pienissä toimistoissa tai pinta-asennettavissa paikoissa, joissa täysi 19 tuuman teline ei ole käytännöllinen. Alla oleva kaavio näyttää, kuinka patch-paneelin porttien määrät yleensä vaihtelevat pienistä suuriin asennuksiin.
Yllä oleva taulukko esittää neljä yleisintä patch panel -porttikokoonpanoa, joita löytyy strukturoiduista kaapelointiasennuksista: 8 portin, 12 portin, 24 portin ja 48 portin mallit. 24-porttinen ja 48-porttinen patch-paneeli yksiköt valitaan tyypillisesti tietoliikennehuoneisiin ja laitetelineisiin, joiden on päätettävä suurempi määrä yksittäisiltä työalueilta tulevia vaakasuuntaisia kaapelisarjoja. Pienemmät 8- ja 12-porttiset patch-paneeliyksiköt sopivat usein kompakteihin johtokaappiin, kotitoimistoihin tai konttoreihin, joissa tarvitaan vain rajoitettu määrä verkkokatkoja. Oikean porttimäärän valitseminen riippuu pääasiassa paikkaan suunnitelluista kaapeleiden putoamismäärästä sekä varauksesta tulevaa laajentamista varten, koska kapasiteetin lisääminen myöhemmin tarkoittaa yleensä ylimääräisen patch-paneelin asentamista olemassa olevan laajentamisen sijaan. Monet asentajat valitsevat paneelin koon, joka on yksi taso suurempi kuin nykyinen vaatimus, jotta varaportit jäävät saataville uusille laitteille tai uudelleenjärjestetyille työalueille.
| Porttien määrä | Tyypillinen käyttötapaus | Yhteinen liitintyyppi |
|---|---|---|
| 8 Porttiti | Pienen toimiston tai kodin verkkoteline | RJ45 Keystone-liitin, suojattu tai suojaamaton |
| 12 Porttiti | Kompakti johtokaappi | RJ45 Keystone-liitin, Cat6 tai Cat6A |
| 24 Porttiti | Keskikokoisen toimiston kerrosjako | RJ45 Keystone-liitin, paina alas IDC |
| 48 Porttiti | Suuremmat televiestintähuoneet tai datakeskuksen telineet | RJ45 Keystone-liitin, korkeatiheyksinen lyönti alas |
Mikä on verkkokytkin ja miten se eroaa korjauspaneelista
Kytkintoiminnot: Active Data Forwarding ja Port Intelligence
Verkkokytkin on aktiivinen laite, joka yhdistää useita laitteita paikallisessa verkossa ja välittää tietoja niiden välillä. Kytkin ylläpitää sisäisesti taulukkoa porttien kautta kulkevasta liikenteestä opituista laiteosoitteista, joita se käyttää saapuvan tiedon lähettämiseen vain siihen porttiin, jossa kohdelaite sijaitsee, sen sijaan, että se lähettäisi niitä kaikkialle. Tämä vaatii jatkuvaa sähkövirtaa, ja monet kytkimet tukevat myös Power over Ethernetiä, jolloin ne syöttävät virtaa liitetyille laitteille, kuten kameroille tai langattomille tukiasemille, samalla kaapelilla, jota käytetään dataan. Tyypillisessä laitetelineessä kytkin sijaitsee lähellä paikkapaneelia, ja lyhyet välijohdot, joissa on RJ45-urosliitinpäät, yhdistävät tietyt liitospaneelin portit tiettyihin kytkinportteihin muodostaen aktiivisen yhteyden, joka herättää strukturoidun kaapelijärjestelmän eloon.
Koska kytkin on komponentti, joka todella siirtää tietoja, kytkin, ei korjauspaneeli, määrittää, kuinka nopeasti laitteet voivat kommunikoida ja kuinka monta laitetta voidaan yhdistää kerralla. Patch-paneeli ei lisää tai poista käytettävissä olevia verkkoyhteyksiä itsestään; se tarjoaa yksinkertaisesti vakaan päätepisteen, joten kaapelointia ei tarvitse tehdä uudelleen joka kerta, kun laitetta siirretään tai vaihdetaan. Tämä erottelu passiivisen kaapelinhallinnan ja aktiivisten verkkolaitteiden välillä on yksi tärkeimmistä syistä, miksi strukturoidut kaapelointijärjestelmät käyttävät molempia komponentteja yhdessä sen sijaan, että laitteet kytketään suoraan kytkimeen.
Patch Panel vs Switch: Vierekkäinen toiminnallinen vertailu
Alla olevassa taulukossa on yhteenveto tärkeimmistä toiminnallisista eroista kytkentäpaneelin ja verkkokytkimen välillä strukturoidussa kaapelointijärjestelmässä.
| Aspekti | Patch Panel | Verkkokytkin |
|---|---|---|
| Ensisijainen toiminto | Järjestää ja katkaisee strukturoidun kaapeloinnin | Siirtää tiedot edelleen kytkettyjen laitteiden välillä |
| Tehovaatimus | Tehoa ei tarvita, täysin passiivinen | Vaatii jatkuvan virtalähteen |
| Verkoston rooli | Fyysisen kerroksen kaapelin päätepiste | Aktiivinen liikenteen suunta ja vaihto |
| Tyypillinen porttimäärä | 8, 12, 24 tai 48 porttia yleisiä | 5, 8, 24 tai 48 porttia yleisiä |
| Liittimen tyyppi | RJ45 Keystone jakkiportit | RJ45-portit sisäisellä kytkentäpiirillä |
Yllä olevassa tutkakaaviossa verrataan patch-paneelia ja verkkokytkintä viiden toiminnallisen ulottuvuuden välillä käyttämällä havainnollistavaa 1-5 luokitusasteikkoa tarkkojen mittaustietojen sijaan. Patch-paneeli saa korkeat pisteet kaapelin organisoinnin, fyysisen kerroksen vakauden ja tehoriippumattomuuden suhteen, koska se on passiivinen komponentti, joka järjestää kaapeloinnin ilman sähkövirtaa tai tietojenkäsittelyä. Verkkokytkin sen sijaan saavuttaa korkeat pisteet verkon älykkyydessä ja kohtuullisen hyvin skaalautuvuuden suhteen, koska se lukee aktiivisesti tietoja ja ohjaa liikenteen oikeaan porttiin. Patch-paneelin verkkoälykkyys on alhainen, koska se ei sisällä elektronisia piirejä, kun taas kytkimen tehoriippumattomuus on alhainen, koska sen toiminta riippuu jatkuvasta virtalähteestä. Yhdessä tarkasteltuna vertailu osoittaa, miksi kytkentäpaneeleja ja kytkimiä käytetään tavallisesti toisiaan täydentävinä komponentteina samassa rakenteellisessa kaapelointijärjestelmässä sen sijaan, että ne korvaavat toisiaan.
Kuinka paikkapaneelit ja kytkimet toimivat yhdessä strukturoidussa kaapelointijärjestelmässä
Tyypillisessä rakenteellisessa kaapelointijärjestelmässä kytkentäpaneeli ja verkkokytkin yhdistetään peräkkäin sen sijaan, että kilpailisivat samasta työstä. Yleinen polku, jota yksi verkkoyhteys noudattaa, perustuu TIA/EIA-568-C strukturoitujen kaapelointiohjeiden ja BICSI Telecommunications Distribution Methods Manualin yleiseen käytäntöön, näyttää tältä:
- Työalueen kaapelointi kytkee laitteen, kuten tietokoneen, pistorasiaan tai verkon etulevyyn, jossa on RJ45 Keystone -liitin.
- Vaakakaapelointi kulkee tuosta etulevystä takaisin johtokaappiin tai tietoliikennehuoneeseen, yleensä suositellun maksimipituuden sisällä noin 100 metriä.
- Vaakakaapelointi päättyy patch-paneelin takaosaan IDC-menetelmällä, yleensä 110- tai Krone-tyyppisen päätteen jälkeen.
- Lyhyt liitäntäjohto, jossa on RJ45-urosliitinpäät, yhdistää liitäntäpaneelin portin etuosan läheisen verkkokytkimen porttiin.
- Kytkin välittää sitten dataa kyseisen yhteyden ja muun verkon välillä, mukaan lukien kaikki runkokaapelit, jotka yhdistävät useita telehuoneita yhteen.
Tämä kerroksittainen lähestymistapa on keskeinen idea a strukturoitu kaapelointijärjestelmä : jokaisella strukturoidulla kaapelointijärjestelmän komponentilla, mukaan lukien kytkentäpaneeli, Keystone-liittimet, etulevyt ja liitäntäjohdot, on määritelty rooli, mikä tekee verkkokaapelointiratkaisun ylläpidosta ja uudelleenmäärityksestä helpompaa kuin ad-hoc-pisteestä pisteeseen -johdotus. Kun laitetta on siirrettävä tai vaihdettava, asentaja voi yleensä vain vaihtaa lyhyen välijohdon kytkentäpaneelissa tai kytkimessä sen sijaan, että se vetäisi uuden kaapelin seinien tai katon läpi. Alla olevassa taulukossa verrataan kaistanleveyden kapasiteettia strukturoitujen kaapelituotteiden kanssa käytettävien yleisten kaapeliluokkien välillä.
Tämä viivakaavio vertailee suhteellista kaistanleveyden kapasiteettia, joka liittyy kolmeen yleiseen rakenteelliseen kaapelointiluokkaan, joihin TIA/EIA-568-C-dokumentaatiossa viitataan: Cat5e, Cat6 ja Cat6A. Cat5e-kaapelointi on yleensä mitoitettu noin 100 MHz:n kaistanleveyteen, Cat6-kaapelointi laajentaa sen noin 250 MHz:iin ja Cat6A-kaapelointi lisää nimelliskaistanleveyttä edelleen noin 500 MHz:iin. Koska liitospaneeli on yleensä rakennettu vastaamaan tiettyä kaapeliluokkaa, tarvitaan Cat6A-liitäntäpaneeli, joka on yhdistetty Cat6A-keystone-liittimiin ja Cat6A-kaapelointiin, jotta voidaan hyödyntää kaavion oikealla puolella näkyvää suurempaa kaistanleveyttä. Kaapeliluokkien sekoittaminen saman linkin sisällä, esimerkiksi Cat6A-kaapeloinnin yhdistäminen Cat5e-kytkentäpaneeliin, rajoittaa yleensä koko linkin alemman luokan suorituskykyyn. Tästä syystä strukturoidussa kaapelointijärjestelmässä käytettävät patch-paneeli, Keystone-liittimet, etulevyt ja välijohdot määritetään yleensä samaan kaapeliluokkaan tasaisen suorituskyvyn ylläpitämiseksi.
Kaapeliluokan lisäksi strukturoidun kaapelointijärjestelmän koko riippuu myös johdotettavan laitoksen koosta. Alla oleva sarakekaavio esittää yleisiä viitelukuja siitä, kuinka porttien määrät yleensä skaalautuvat erityyppisissä asennuksissa.
Yllä oleva sarakekaavio esittää havainnollistavia viitelukuja tyypillisistä porttimääristä, joita käytetään erityyppisissä strukturoiduissa kaapelointiasennuksissa pienistä toimistoista datakeskusten telineisiin. Pienessä toimistoasennuksessa käytetään yleensä noin 24 porttia, joita voidaan yleensä palvella yksittäinen patch-paneeliyksikkö. Keskikokoisessa toimistokerroksessa on usein 48 porttia, jotka joskus jaetaan kahteen samaan telineeseen asennettuun paneeliyksikköön. Yrityskerrokset ja suuremmat tilat voivat siirtyä 96-porttiseen valikoimaan, kun taas monia palvelinyhteyksiä käsittelevät palvelinkeskusten telineet saattavat vaatia 144 tai enemmän porttia, mikä usein saavutetaan pinoamalla useita korkeatiheyksisiä patch-paneeliyksiköitä. Nämä luvut ovat pikemminkin yleisiä suunnitteluviitteitä kuin kiinteitä vaatimuksia, koska strukturoidussa kaapelointijärjestelmässä tarvittava todellinen porttimäärä riippuu työalueiden määrästä, laiteliitännöistä ja laitoksen kasvusuunnitelmista.
Patch-paneelin osien valitseminen: Keystone-liittimet, etulevyt ja RJ45-liittimet
Keystone-liittimet ja etulevyt strukturoitujen kaapelointituotteiden komponentteina
Patch-paneeli toimii harvoin yksinään. Se on tyypillisesti yhdistetty sarjaan toisiinsa liittyviä strukturoituja kaapelointituotekomponentteja, mukaan lukien Keystone-liittimet, etulevyt ja liitäntäjohdot, jotka yhdessä muodostavat täydellisen verkkokaapelointiratkaisun. Keystone-liittimien valmistajien joukossa yleisiä moduulityyppejä ovat:
- Keystone jack cat6 -moduulit, käytetään tavallisiin gigabittisiin kupariliitäntöihin työalueen ulostulossa.
- RJ45 Keystone jack -portit ovat yhteensopivia useimpien tyhjien patch-paneelien ja etulevyn koteloiden kanssa.
- Net Keystone Jack -tyyliset moduulit, jotka on suunniteltu joko ilman työkaluja tai rei'ityspäätettä asentajan toiveiden mukaan.
- Verkon etulevy ja etulevyn kotelot, saatavana yksiporttisena, kaksiporttisena ja moniporttisena asetteluna Patch Panel 24 -portin tai sitä suuremman rungon kokoonpanon mukaan.
Etulevyjen valmistajat tarjoavat yleensä sekä uppo- että pinta-asennusvaihtoehtoja, joten sama Keystone-liitin voidaan asentaa kipsilevyyn, korotettuun lattialaatikkoon tai seinän pinnalle rakennustyypistä riippuen. Koska etulevy on yksinkertaisesti kotelo yhdelle tai useammalle Keystone-liittimelle, kytkennän todellinen sähköinen suorituskyky riippuu silti siitä, sovitetaanko etulevyn Keystone-liittimet samaan kaapeliluokkaan, jota käytetään paikkapaneelin ja sen takana olevien kaapeleiden kanssa.
Yhteensopivia Patch Panel -portteja RJ45-liittimillä ja patch-johdoilla
Paikkapaneelin etuosassa jokainen portti hyväksyy tavallisen RJ45-liittimen. Näiden liitäntöjen tekemiseen käytetyt liitosjohdot, joita joskus kutsutaan lyhenteellä nimellä Patch Panel -paikat , ovat lyhyitä tehdas- tai kenttäpäätettyjä kaapeleita, joiden molemmissa päissä on RJ45-urosliitin. RJ45-liittimien valmistajat valmistavat yleensä nämä liittimet Cat5e-, Cat6- tai Cat6A-spesifikaatioiden mukaisiksi, ja liittimen valitseminen samaan kategoriaan kuin patch-paneeli ja Keystone-liittimet auttavat välttämään tahattoman pullonkaulan linkissä. On syytä huomata, että termi patch panel esiintyy myös asiaankuulumattomissa yhteyksissä, kuten patch panel for car audio systems, joka viittaa vahvistimen johdotuksen jakelupaneeleihin ajoneuvoissa; käyttö ei liity tässä oppaassa kuvattuihin verkkorakenteisiin kaapelointipaneeleihin. Työskentely vakiintuneiden Patch Panel -valmistajien kanssa, jotka tuottavat myös yhteensopivia Keystone-liittimiä, etulevyjä ja RJ45-liittimiä, voi yksinkertaistaa hankintaa, koska kaapeliluokka, värikoodaus ja päätetyyli ovat todennäköisemmin yhdenmukaisia koko strukturoidussa kaapelijärjestelmässä.
Isometrinen näkymä: telineeseen asennetun patch-paneelin anatomia
Yllä oleva isometrinen kaavio on yksinkertaistettu kaavamainen esitys telineeseen asennetusta patch-paneelista, jonka tarkoituksena on näyttää sen pääkomponenttien yleinen layout mieluummin kuin tarkan teknisen piirustuksen tietystä mallista. Paneelin etupuolella on rivi Keystone-jakkiportteja, joihin yksittäiset verkkokaapelit päätetään RJ45-keystone-liittimillä. Paneelin sivussa oleva asennuskiinnike mahdollistaa sen kiinnittämisen tavalliseen 19 tuuman laitetelineeseen, jolloin paneeli pysyy linjassa muiden telineeseen asennettujen laitteiden, kuten verkkokytkimen, kanssa. Paneelin takaosassa on IDC-lävistysliittimiä, jotka noudattavat yleensä 110- tai Krone-tyyppistä päätemenetelmää, yhdistämään tulevan vaakakaapeloinnin kuhunkin Keystone-liitäntäporttiin. Etuporttien lähellä on yleensä tarra tai ID-liuska, jotta jokainen portti voidaan numeroida, mikä auttaa kaapelien hallinnassa ja vianmäärityksessä, kun paikkapaneeli on asennettu jännitteiseen rakenteelliseen kaapelointijärjestelmään.

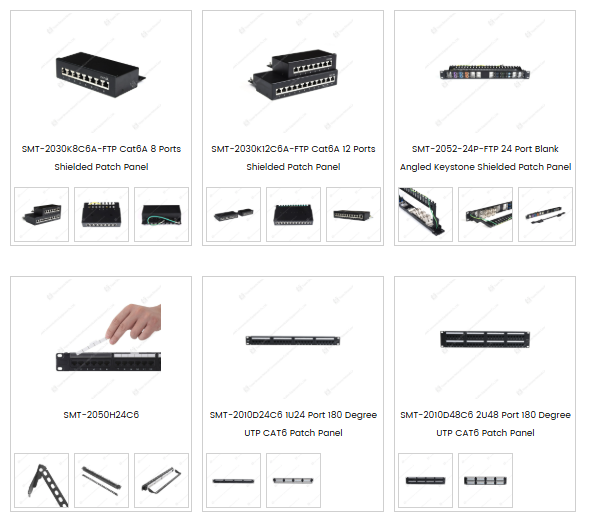

Alla olevassa valokuvassa on edustava valikoima paikkapaneeli- ja etulevykomponentteja.
Yllä olevassa valokuvassa on valikoima paneeli- ja etulevykomponentteja, mukaan lukien suojatut Cat6A-paikkapaneelit 8- ja 12-porttisissa kokoonpanoissa, 24-porttinen tyhjä kulmassa oleva Keystone-suojattu patch-paneeli ja UTP Cat6 -paikkapaneelit 24-porttisissa ja 48-porttisissa 180 asteen kokoonpanoissa. Tyhjät patch-paneelimallit hyväksyvät asentajan valitsemat yksittäiset Keystone-liittimet, mikä mahdollistaa yhden patch-paneelin kotelon tukemisen eri jakkityypeille, kuten Cat6 Keystone -liittimiin tai kuitusovittimiin, samassa telinetilassa. Patch panel box -tyyppisiä tuotteita, jotka on esitetty telineeseen asennettujen yksiköiden vieressä, käytetään tyypillisesti pienempiin asennuksiin, joissa vain kourallinen verkkopudotuksia tarvitsee järjestää täyden laitetelineen ulkopuolelle. Kaikissa näissä patch-paneeliformaateissa RJ45-keystone-liitännät pysyvät tavallisena kuparirakenteisen kaapeloinnin yleisenä päätepisteenä, kun taas kunkin yksikön takaosassa on yleensä IDC-lävistyspääte sisään tulevia kaapeleita varten. 8-, 12-, 24- ja 48-porttisten patch-paneelivaihtoehtojen välillä valinta riippuu yleensä tiettyyn telineeseen tai johtokaappiin päätettävien kaapelien määrästä.
Tietoja Yuyao Simante Network Communication Equipment Co., Ltd:stä
Yuyao Simante Network Communication Equipment Co., Ltd. on strukturoitujen kaapelointijärjestelmien komponentteihin ja optisiin kuitutuotteisiin keskittynyt valmistaja, joka kattaa suunnittelun, kehityksen, myynnin ja palvelun. Lähes 20 vuotta toiminut yritys ylläpitää tuotantolinjoja Keystone-liittimille, kytkentäpaneeleille, etulevyille ja muille strukturoiduille kaapelituotteille, joita käytetään strukturoidussa kaapeloinnissa, verkkoviestinnässä ja älykodin sovelluksissa. Valmistuskokoonpano sisältää säännöllisiä ja räätälöityjä tuotantolinjoja sekä täysin automaattisia ja puoliautomaattisia ruiskuvalulaitteita, jotka tukevat vakaata useiden miljoonien yksiköiden vuosituotantoa.
Yli 10 insinöörin ja yli 30 kokopäiväisen teknisen henkilöstön tutkimus- ja kehitystiimi työskentelee laadunvalvonnan ja tuotepäivitysten parissa, mikä tukee patch-paneelin, Keystone-liittimen ja etulevyn valmistuksen yhtenäisyyttä suunnitteluvaiheesta lähtien. Strukturoitujen kaapelointijärjestelmien valmistajien toimittajana Simante palvelee asiakkaita eri alueilla, kuten Euroopassa, Australiassa, Afrikassa, Lähi-idässä ja Kaakkois-Aasiassa, ja osallistuu myös OEM- ja ODM-yhteistyöhön, joka sisältää patch-paneelin, Keystone-liittimen ja etulevykomponenttien sekä räätälöityjen 12-, 24- ja 48-porttisten Keystone-verkkojen patch-paneelien 180, 90, C, 90, C, 90 AT ja C-asteen suunnittelussa. CAT6A luokat.
Usein kysyttyjä kysymyksiä Patch-paneeleista ja kytkimistä
Q1. Mikä on tärkein ero patch-paneelin ja kytkimen välillä?
Patch-paneeli on passiivinen laite, joka järjestää ja päättää strukturoidun kaapeloinnin, kun taas kytkin on aktiivinen verkkolaite, joka käsittelee ja ohjaa dataliikennettä yhdistettyjen porttien välillä.
Q2. Tarvitsenko verkkoasetuksiin sekä korjauspaneelin että kytkimen?
Useimmissa strukturoiduissa kaapelointijärjestelmissä kyllä. Patch-paneeli päättää vaakasuorat kaapelointiajot, ja lyhyet välijohdot yhdistävät sitten tietyt kytkentäpaneelin portit kytkimeen, mikä erottaa kaapelinhallinnan aktiivisista verkkolaitteista.
Q3. Mitkä porttimäärät ovat yleisesti saatavilla patch-paneeleille?
Patch-paneeleita on yleisesti saatavilla 8-, 12-, 24- ja 48-porttisissa kokoonpanoissa, ja Patch Panel 24 -porttisia ja 48-porttisia malleja käytetään laajalti toimisto- ja televiestintäympäristöissä.
Q4. Voidaanko kytkentäpaneelia käyttää ilman kytkintä?
Patch-paneeli ei yksin tarjoa verkkoyhteyttä, koska se vain järjestää kaapeloinnin. Kytkin, reititin tai muu aktiivinen laite tarvitaan edelleen patch-paneelin toiselle puolelle tiedonsiirron mahdollistamiseksi.
Q5. Mitä eroa on RJ45 Keystone -liittimillä ja RJ45-urosliittimillä, joita käytetään patch-paneelin kanssa?
Keystone-liittimet ovat naaraspuolisia RJ45-portteja, jotka on asennettu kytkentäpaneeleihin ja etulevyihin kaapelien päättämistä varten, kun taas RJ45-urosliitin on pistokepää liitäntäjohdossa, joka liitetään näihin Keystone-jakkiportteihin tai kytkinporttiin.
