A verkon etulevy on koteihin, toimistoihin ja datakeskuksiin asennettu seinään asennettu paneeli, joka tarjoaa puhtaan ja turvallisen liitännän verkkokaapeleiden, kuten Ethernetin tai valokuitukaapelin, liittämiseen strukturoituihin kaapelointijärjestelmiin. Se toimii seinäkaapeloinnin näkyvänä päätepisteenä, ja se hyväksyy Keystone-liittimet tai moduulit, jotka yhdistävät sisäiset johdotukset käyttäjäportteihin. Sen sijaan, että kaapelit jätettäisiin paljaaksi tai löysästi päätetyiksi, verkon etulevy järjestää ja suojaa liitännät ja tuottaa ammattimaisen lopputuloksen. Etulevyt ovat saatavilla yhdestä 6-porttiseen tai useampaan kokoonpanoon, ja ne ovat olennainen osa missä tahansa rakenteellisessa verkkoasennuksessa.
Mikä on a Verkko etulevy

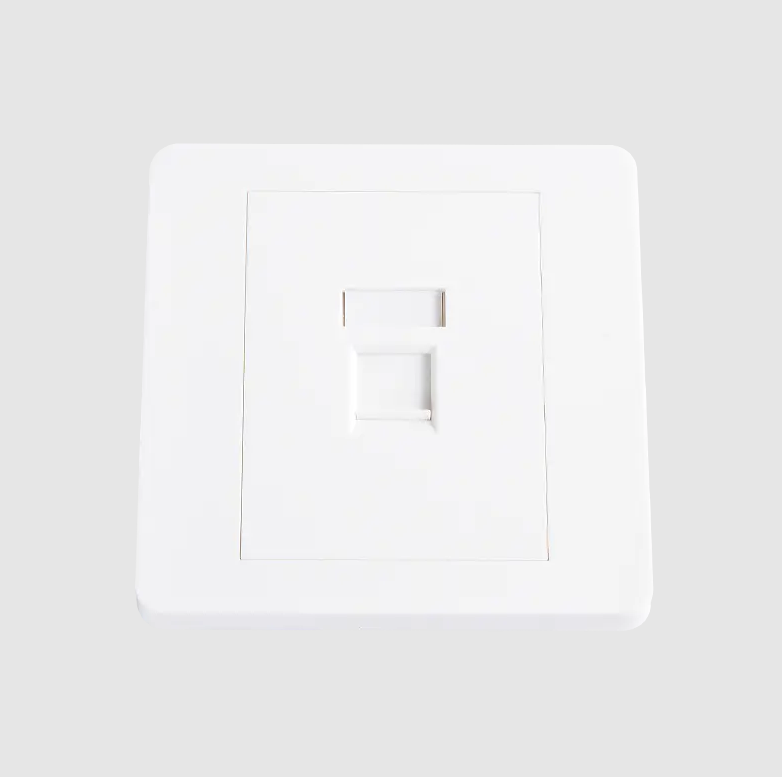

Verkon etulevy on tasainen levy – tyypillisesti muovista tai metallista –, joka kiinnitetään tasaisesti seinää tai pintaa vasten ja jossa on yksi tai useampi Keystone-liitin, RJ45-portti tai kuituadapteri. Se yhdistää strukturoidun seinäkaapeloinnin laitteisiin, kuten tietokoneisiin, puhelimiin tai kytkimiin yksinkertaisen plug-in käyttöliittymän kautta.
Etulevyjä käytetään asuinverkostoissa, kaupallisessa IT-infrastruktuurissa ja teollisuusympäristöissä. Ne asennetaan seinälaatikoihin (kutsutaan myös takalaatikoiksi), jotka asettuvat seinään upotettuina antaen asennukselle viimeistellyn ulkonäön. Keskeinen ero on, että etulevy ei päätä johtoja - tämä toiminto kuuluu Keystone jakki asetettu etulevyn portteihin.
Yleisiä sovelluksia ovat:
- Ethernet-dataliitännät toimistoissa ja kodeissa
- Puhelinliitäntäpisteet
- Kuituoptiset päätepaneelit seinissä
- Audio/video signaalin jakelu konferenssitiloissa
- USB- ja HDMI-seinäpistorasiat älykkäissä rakennuksissa
Päätyypit Verkko etulevys
Verkkolevyjä on useita eri tyyppejä, joista jokainen sopii erilaisiin kaapelointistandardeihin, porttien määrään ja asennusympäristöihin. Erojen ymmärtäminen auttaa varmistamaan oikean valinnan mihin tahansa projektiin.
1. Keystone-etulevy (modulaarinen etulevy)
Eniten käytetty tyyppi, Keystone etulevyt hyväksy vaihdettavat Keystone-liittimet snap-in-muodossa. Tämän modulaarisuuden ansiosta sama etulevy tukee Ethernet- (Cat5e, Kissa 6, Cat6A), koaksiaali-, kuitu-, USB- tai HDMI-liittimiä yksinkertaisesti vaihtamalla sisään asetettu moduuli. Porttien määrä vaihtelee tyypillisesti 1-6 portista etulevyä kohden.
Keystone-etulevyjä suositaan kaupallisissa asennuksissa, koska ne mahdollistavat tulevat päivitykset ilman koko seinäpistorasian vaihtamista – vain Keystone-liitin on vaihdettava.
2. Kiinteän portin etulevy
Kiinteäporttisissa etulevyissä on integroidut, ei-irrotettavat portit, jotka on rakennettu suoraan levyyn. Nämä ovat yleisiä vanhoissa puhelinasennuksissa ja halvemmissa asuntoprojekteissa. Vaikka ne ovat vähemmän joustavia kuin Keystone-tyypit, ne ovat usein taloudellisempia kertakäyttöisissä sovelluksissa, joissa kaapelin tyyppi ei muutu.
3. Kuituoptinen etulevy
Erityisesti valokuitukaapelointiin suunnitellut etulevyt sisältävät LC-, SC-, ST- tai MTP/MPO-sovittimet. Niitä käytetään nopeissa ympäristöissä, kuten datakeskuksissa, yliopistokampuksilla ja yritysten rungoissa, joissa tiedonsiirtonopeus ylittää 10 Gbps . Kuitujen etulevyjen on suojattava optisia liittimiä pölyltä ja fyysisiltä vaurioilta, joten niissä on yleensä pölysuojukset tai sulkimet.
4. Pinta-asennettava etulevy
Kun seiniin leikkaaminen ei ole käytännöllistä – kuten vanhemmissa rakennuksissa, betonirakenteissa tai tilapäisissä asennuksissa – pinta-asennettavat etulevyt kiinnitetään suoraan seinän pintaan sen sijaan, että ne upotetaan siihen. Niissä on sisäänrakennettu takalaatikko, ja ne ovat nopeampia asentaa, vaikka ne näkyvät hieman visuaalisesti.
5. Lattialaatikko / lattian alla oleva etulevy
Avotoimistoissa ja kokoustiloissa käytettävät lattialaatikon etulevyt asennetaan korotettuihin lattioihin tai betonilattioihin. Ne tarjoavat data-, virta- ja AV-liitännät pöytätasolla ilman seinäreititystä. Yksi kerros laatikko voi olla 4-12 porttia , joka yhdistää Ethernet-, virta- ja multimediapistorasiat yhdessä yksikössä.
6. Multimedia / yhdistelmä etulevy
Multimediaetulevyt sopivat yhdistetyille signaalityypeille yhdelle levylle – esimerkiksi yhdistämällä RJ45 Ethernet -portit, HDMI, USB-A ja 3,5 mm:n ääniliitännät. Nämä ovat erityisen suosittuja moderneissa konferenssihuoneissa, luokkahuoneissa ja kotiteatterijärjestelmissä, joissa tarvitaan useita liitäntätyyppejä yhdessä pistorasiassa.
Yleisten verkon etulevytyyppien vertailu
| Kirjoita | Portin joustavuus | Tyypillinen käyttö | Asennus | Yhteinen porttimäärä |
|---|---|---|---|---|
| Keystone (modulaarinen) | Korkea | Toimisto, koti, yritys | Seinään | 1–6 |
| Kiinteä portti | Matala | Asuinalue, puhelin | Seinään | 1–2 |
| Kuituoptiikka | Keskikokoinen | Datakeskus, kampus | Seinään / surface | 1–4 |
| Pinta-asennus | Keskikokoinen | Jälkiasennus, betoniseinät | Pinta | 1–4 |
| Lattialaatikko | Korkea | Avotoimistot | Lattian alla | 4–12 |
| Multimedia | Korkea | Luokkahuoneet, AV-huoneet | Seinään / surface | 2–6 |
Verkkoetulevyjärjestelmän tärkeimmät osat
Täydellinen etulevyn asennus sisältää useita komponentteja, jotka toimivat yhdessä:
- Etupuolen runko : Ulkolevy vakiokokoisina, kuten Iso-Britannian single (86 × 86 mm), UK double (86 × 146 mm) tai US 1-gang / 2-gang -muodoissa
- Keystone-liittimet : Snap-in-moduulit, jotka päättävät Cat5e-, Cat6-, Cat6A- tai kuitukaapelit ja hyväksyvät RJ45-liittimet tai kuituliittimet
- Takalaatikko / seinälaatikko : Upotettu kotelo, joka on asennettu seinän sisään, johon etulevy ruuvataan kiinni
- Porttimerkit/kuvakkeet : Tunnistusmerkit, värikoodatut tai tekstimerkityt data-, ääni- tai AV-porttien erottamiseksi
- Pölysuojukset : Suojakuoret käyttämättömille porteille, erityisesti kuituoptisissa sovelluksissa
Verkko etulevy Standardit ja kaapeliluokat
Verkon etulevyasennuksen suorituskyky on vain yhtä hyvä kuin siinä käytetyt kaapelointi- ja Keystone-liittimet. Etulevyt on sovitettava käytettävään kaapeliluokkaan:
- Cat5e : Tukee jopa 1 Gbps taajuudella 100 MHz; sopii useimpiin asuin- ja kaupallisiin perusverkkoihin
- Cat6 : Tukee jopa 1 Gbps 250 MHz:llä paremmalla ylikuulumissuorituskyvyllä; käytetään laajalti nykyaikaisissa toimistoissa
- Cat6A : Tukee jopa 10 Gbps 500 MHz taajuudella ; tarvitaan suuritiheyksisiin ympäristöihin ja PoE-sovelluksiin
- Cat8 : Tukee jopa 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Kuitu (OM3/OM4/OS2) : Tukee 10 G - 100 G pitkillä etäisyyksillä; vaatii kuitukohtaiset keystone-adapterit
Standardielimet, kuten TIA-568 (Pohjois-Amerikka) ja ISO/IEC 11801 (kansainvälinen), määrittelevät kanavan suorituskykyvaatimukset, jotka etulevyjen ja liittimien on täytettävä sertifioitujen strukturoitujen kaapelointien saamiseksi.
Oikean verkon etulevyn valitseminen
Oikean etulevyn valinta riippuu useista käytännön tekijöistä:
Porttien määrä
Määritä, kuinka monta yhteyttä tarvitaan kussakin paikassa. Tavallinen pöytätyöasema yleensä vaatii 2 porttia (yksi data, yksi vara tai ääni), kun taas luokkahuoneen AV-asema saattaa tarvita 4–6 porttia. Vältä liiallista määrittelyä, jotta seinäläpivienti pysyy hallittavissa.
Asennusympäristö
Uudisrakentamiseen tai saneeraukseen seinässä olevat Keystone-etulevyt tarjoavat puhtaimman viimeistelyn. Olemassa olevissa rakennuksissa, joissa seinän reititys ei ole mahdollista, pinta-asennusvaihtoehdot poistavat tarpeen ajaa kaapeleita seinien läpi. Teollisuus- ja ulkoympäristöt vaativat IP-luokiteltuja (esim. IP44 tai IP55) etulevyjä, joissa on pöly- ja kosteussuoja.
Kaapelityyppi- ja nopeusvaatimukset
Yhdistä Keystone-liittimet käytettävään kaapeliluokkaan. Cat6A-liittimien asentaminen Cat5e-infrastruktuuriin hukkaa investointeja, kun taas Cat5e-liittimien asentaminen Cat6A-asennukseen luo suorituskyvyn pullonkaulan pistorasiaan – heikoin lenkki määrittää kanavan maksiminopeuden.
Esteettiset ja sääntelystandardit
Säännellyissä ympäristöissä, kuten terveydenhuollon tai valtion laitoksissa, etulevyjen on ehkä täytettävä tiettyjä värikoodausstandardeja tai paloturvallisia seinäasennusvaatimuksia. Liiketiloissa on usein määritelty yhtenäinen viimeistely (valkoinen, norsunluu tai harjattu teräs), joka vastaa sisustusstandardeja.
Network Faceplat vs. Patch Panel: tärkeimmät erot
Yleinen hämmennys on verkon etulevyn erottaminen paikkapaneelista. Vaikka molemmat päättävät strukturoidun kaapeloinnin, niiden roolit eroavat merkittävästi:
- Etulevy : Asennettu käyttäjän päätepisteeseen (pöytä, seinä, lattia); tarjoaa 1–6 porttia sijaintia kohden; yhdistää päätelaitteet seinän sisäisiin kaapelointiin
- Patch-paneeli : Asennettu verkkotelineeseen tai tietoliikennehuoneeseen; yhdistää kaikki seinän sisäiset kaapelit (usein 24-48 porttia paneelia kohden ); liitetään kytkimiin välijohtojen kautta
Etulevy ja paikkapaneeli muodostavat yhdessä strukturoidun kaapelikanavan kaksi päätä, joiden välissä kulkee seinän sisäinen vaakasuora kaapeli.
Käytännön asennusvinkkejä
Oikea asennus takaa sekä suorituskyvyn että pitkän käyttöiän:
- Lähde aina vähintään 30 cm kaapelin välys takalaatikon sisällä, jotta se voidaan sulkea uudelleen, jos liitin epäonnistuu
- Säilytä parin kiertyminen mahdollisimman lähellä Keystone-liittimen päätepistettä – yli 13 mm:n (0,5 tuuman) irrottaminen heikentää Cat6:n ja Cat6A:n suorituskykyä
- Merkitse jokainen portti selkeästi sekä etulevyssä että vastaavassa paikkapaneelin portissa käyttämällä johdonmukaista numerointimallia (esim. F1-D1 = Floor 1, Desk 1)
- Käytä pölysuojuksia käyttämättömissä Keystone-aukoissa estääksesi roskien kerääntymisen takalaatikon sisään
- Puhdista kuituasennuksissa kaikki liittimet sopivilla työkaluilla ennen testausta; kontaminoituneet kuidun päät ovat suurin syy kuitulinkin vioittumisille
- Testaa jokainen valmis pistorasia kaapelin sertifioijalla (ei vain jatkuvuuden testaajalla) varmistaaksesi, että kanava täyttää vaaditut TIA- tai ISO-standardit
