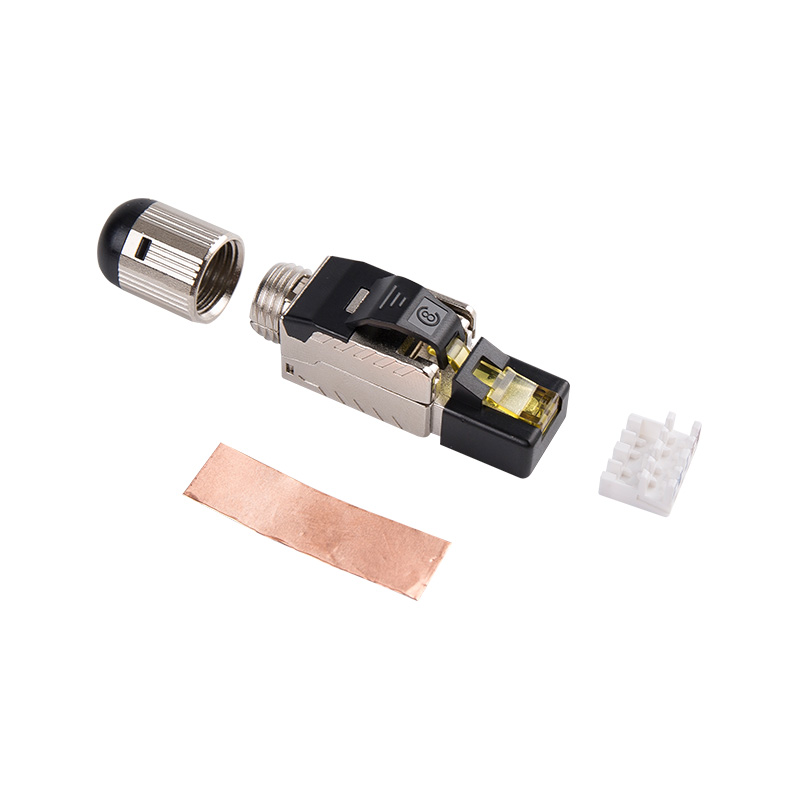

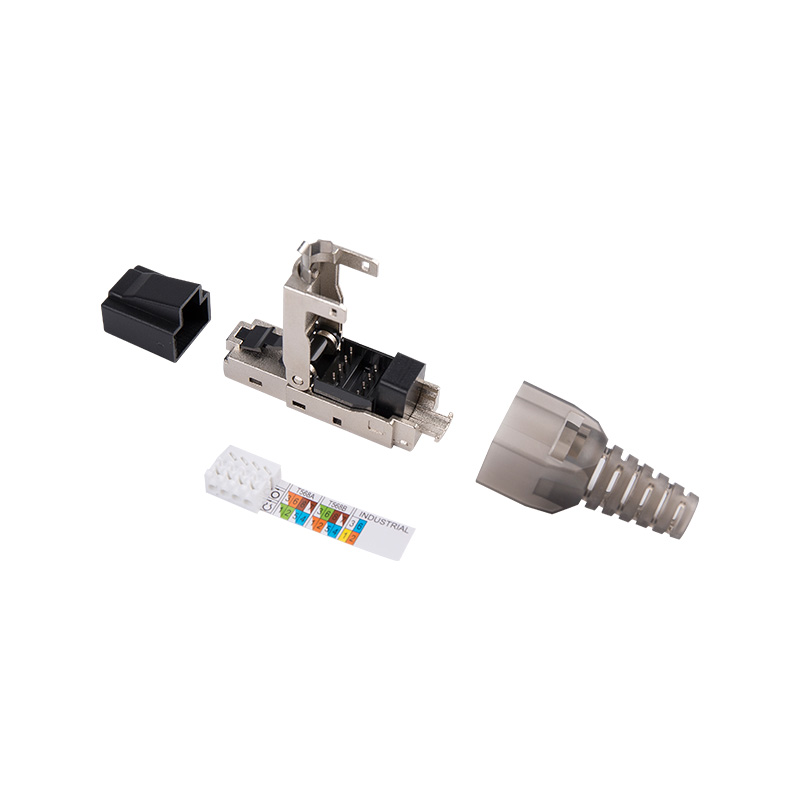

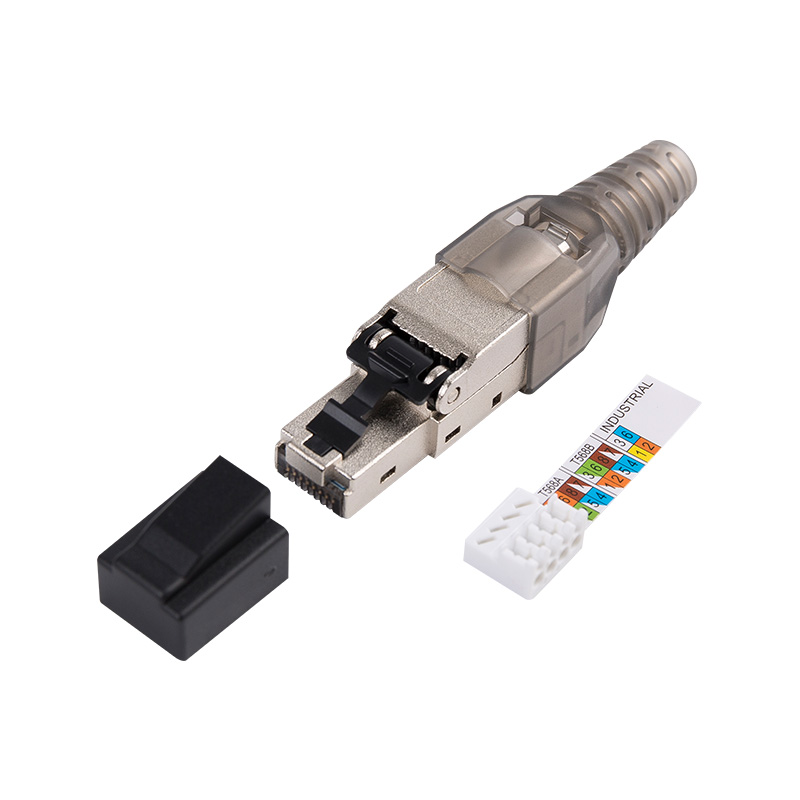

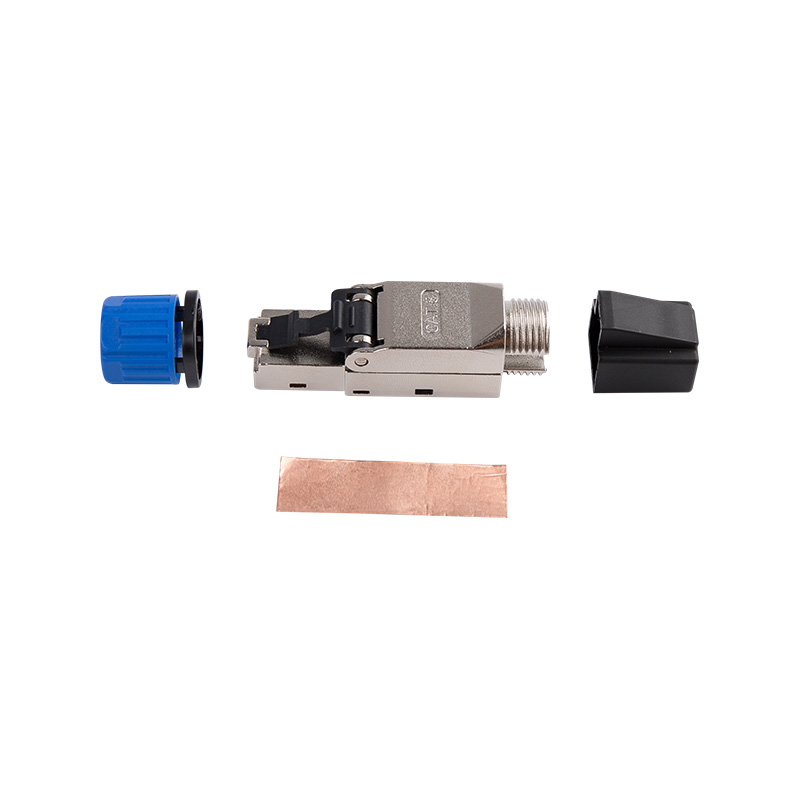

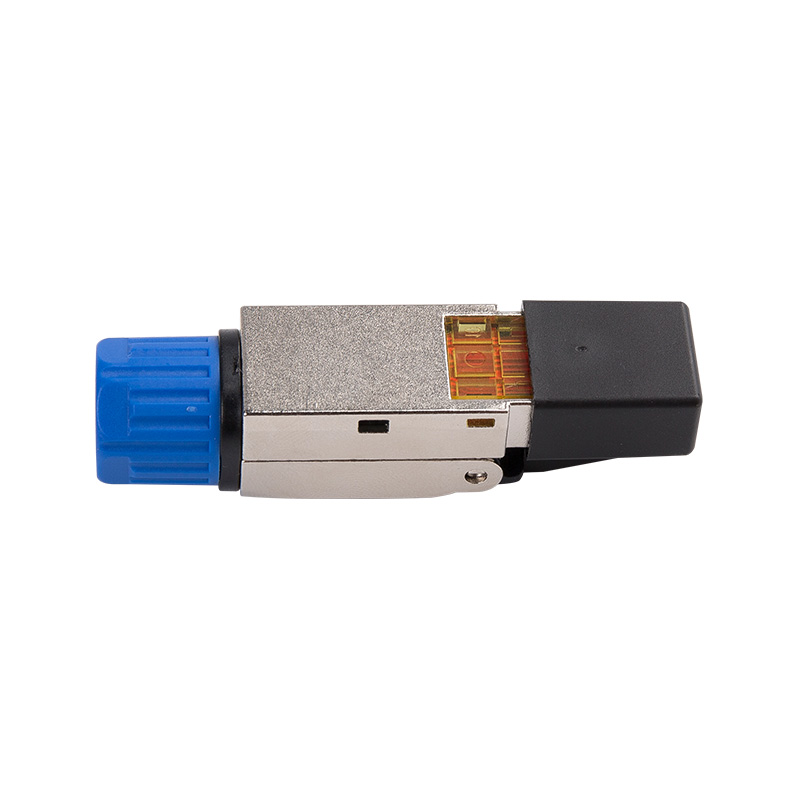

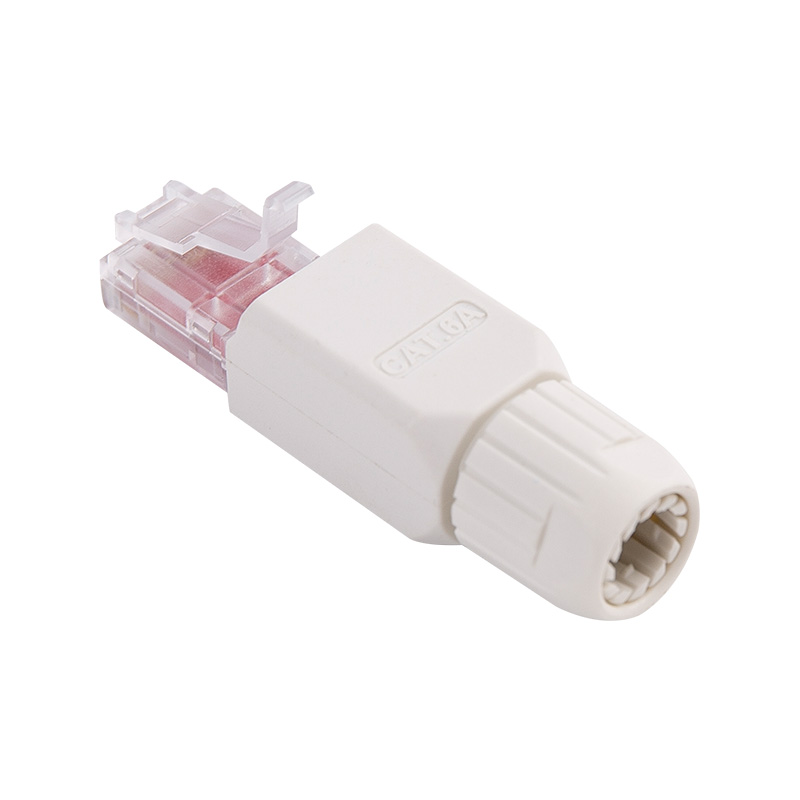

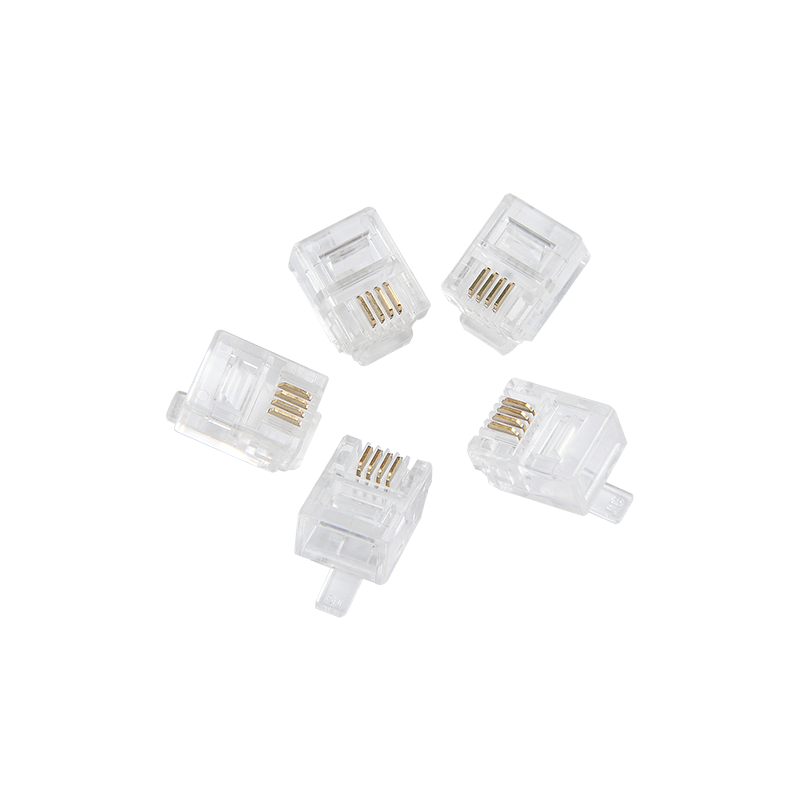

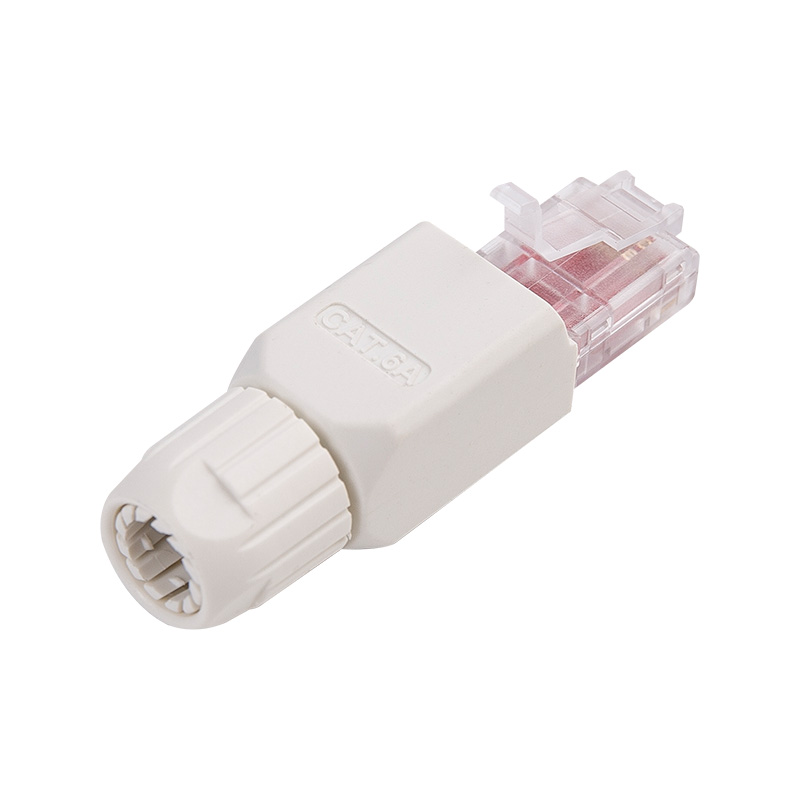

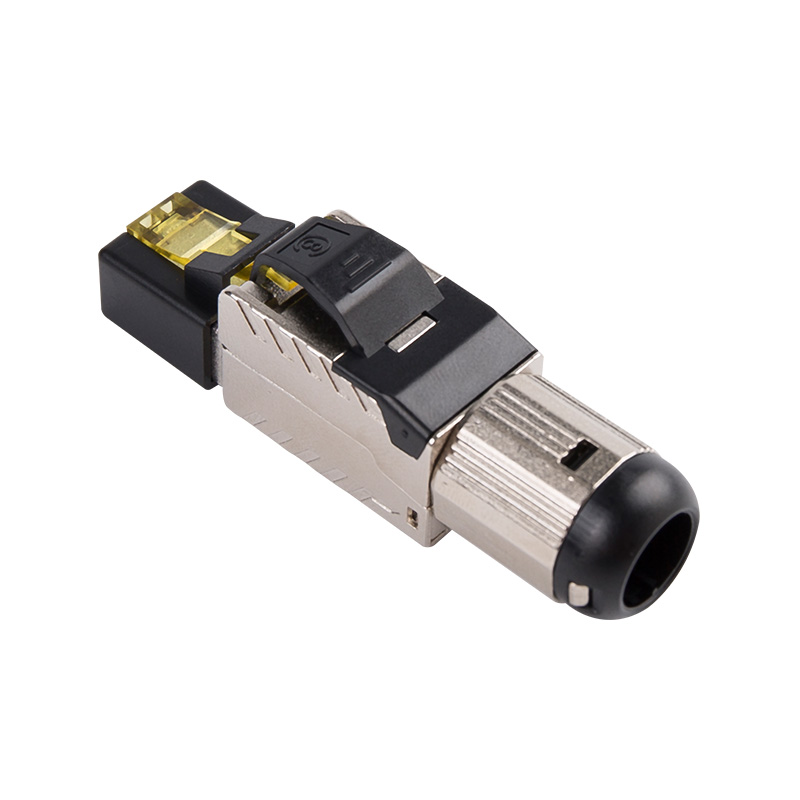

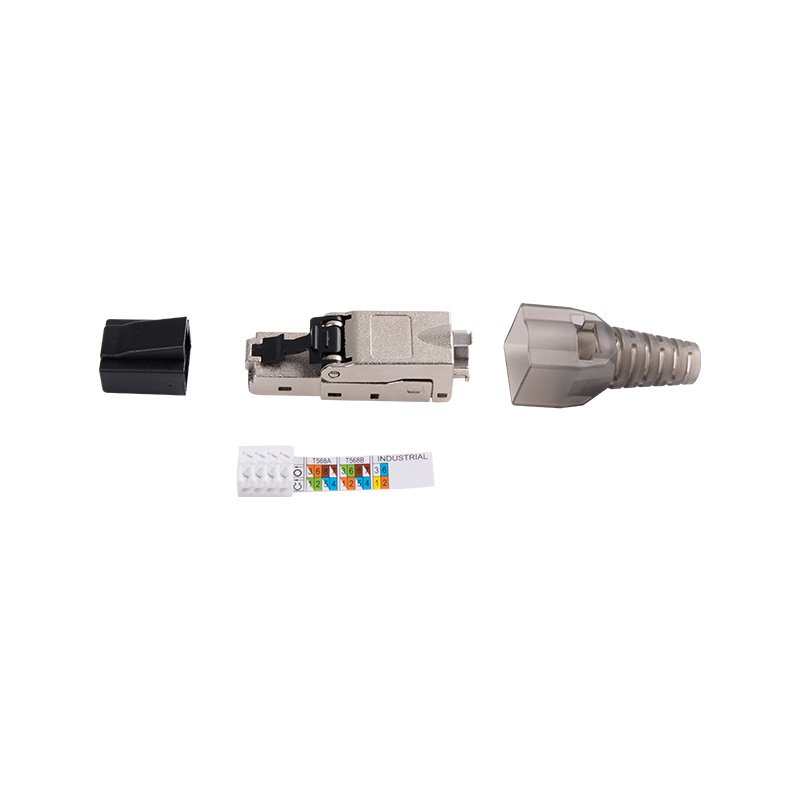

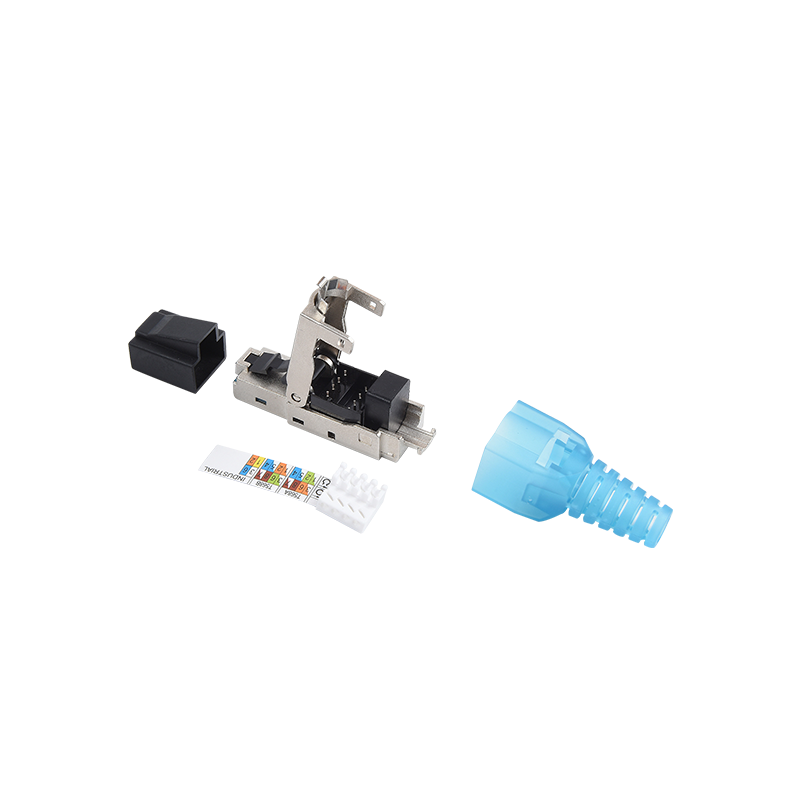

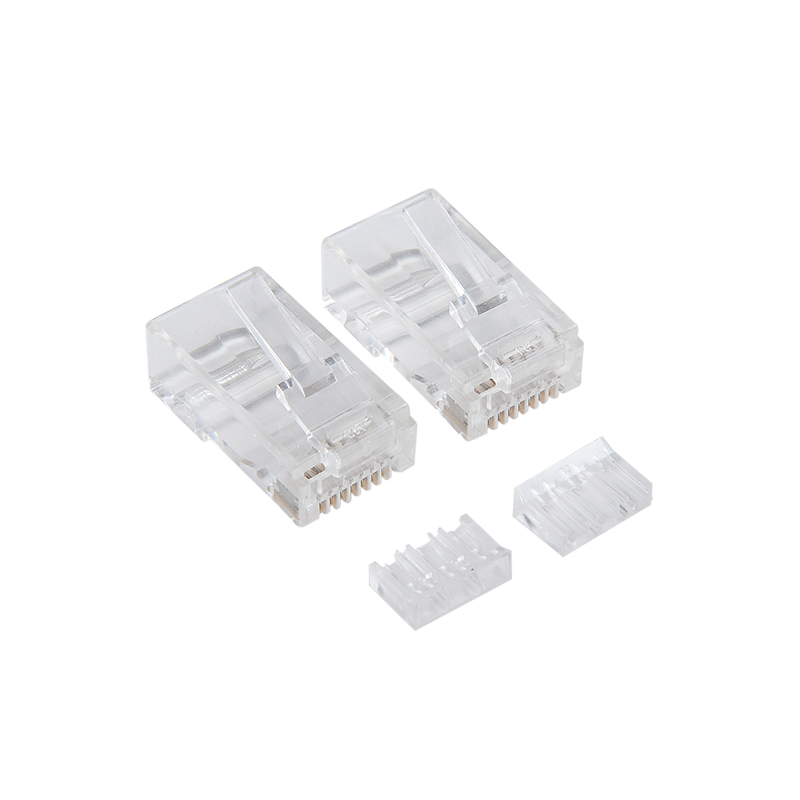

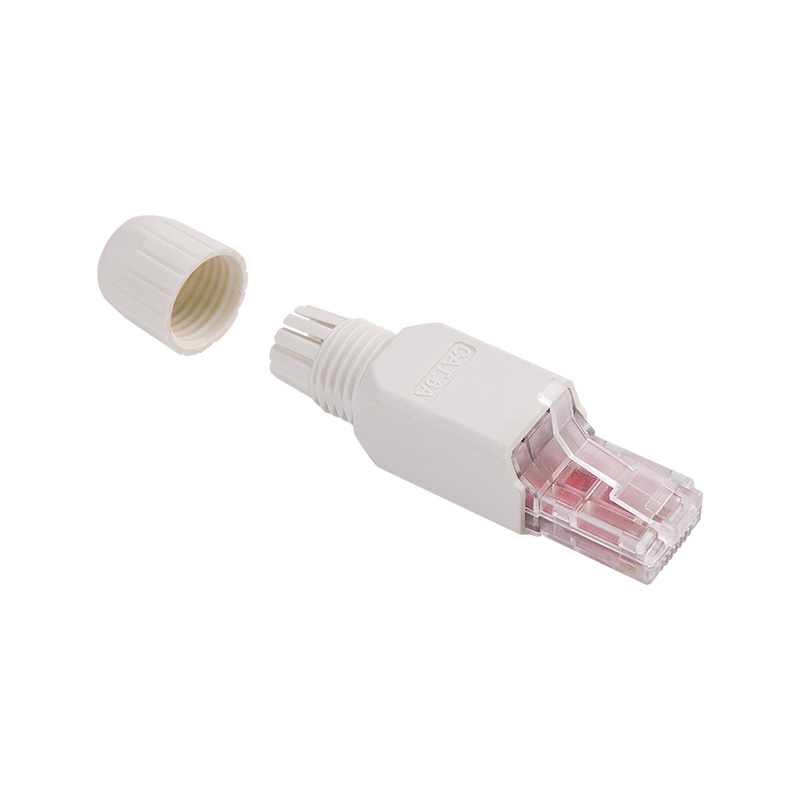

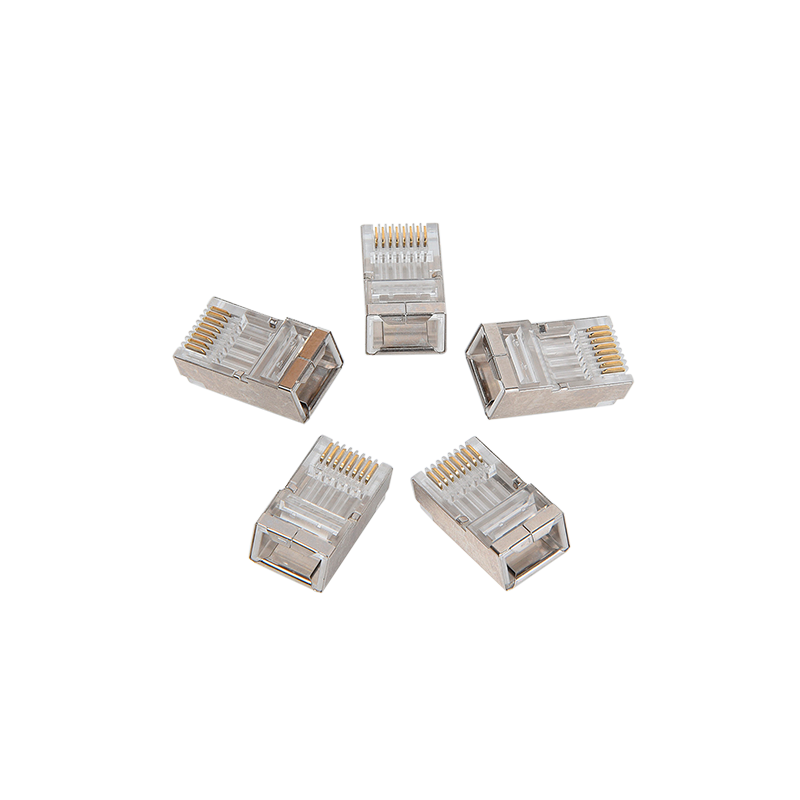

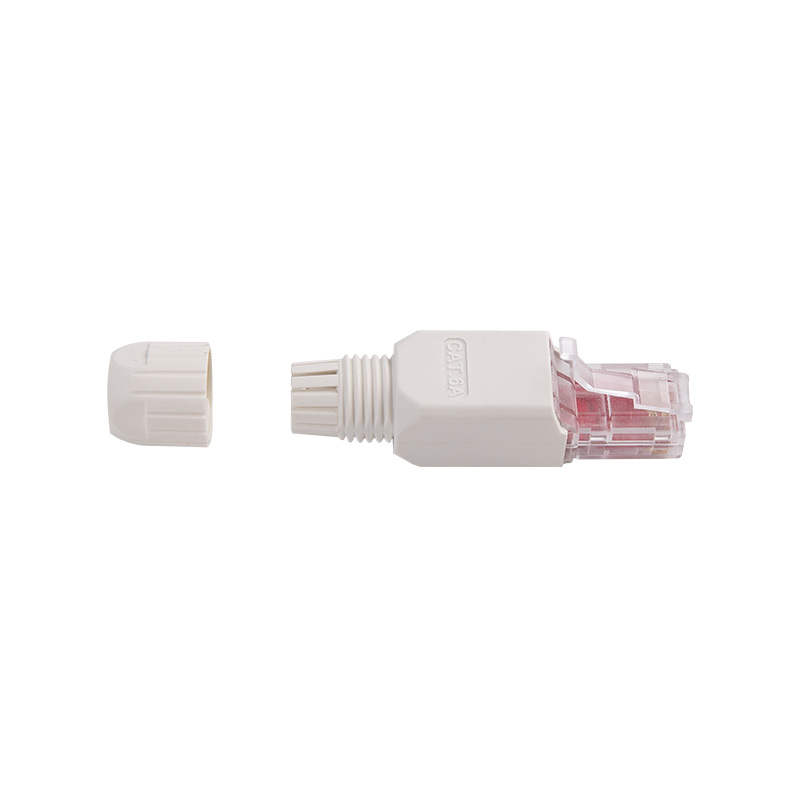

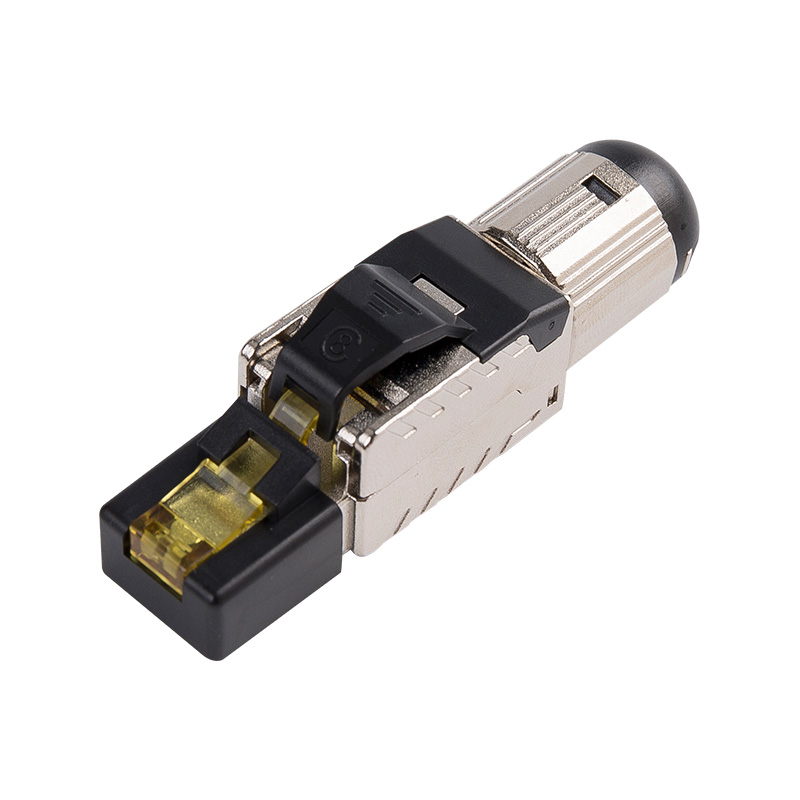

Miesliitin viittaa eräänlaiseen liittimeen, jolla on yksi tai useampi ulkoneva tappi, jota käytetään yhteyden muodostamiseen naisliittimeen. Miesliittimiä löytyy tyypillisesti kaapeleista ja muista laitteista, ja ne on suunniteltu pariksi vastaavan naisliittimen kanssa. Yleisin urosliitin tyyppi, jota käytetään jäsenneltyyn kaapelointiin, on modulaarinen liitin, jota käytetään UTP- ja STP -kaapeleiden kytkemiseen laitteisiin, kuten laastaripaneelit, Keystone -liitot ja verkko -etulevyjä. Urosliittimet ovat erikokoisia ja muotoja, ja ne ovat tyypillisesti värikoodattuja helpon tunnistamisen saavuttamiseksi.
1,19 "telineen asennusstandardin, tukevan, helppo asennussuunnittelu, parantavat huomattavasti työtehokkuutta; yhteensopiva 19" laitetelineiden, kaapien ja seinäkiinnikkeiden kanssa.
2. 24 48 -portin etuosa on merkitty tarroilla kätevää portin tunnistamista varten; Takaosassa on kaapelihallinta, joka voi tehokkaasti ohjata kaapelia lopetuspisteeseen.
3. Yhteysmenetelmä: RJ45 -tunkki hyppääjällä, IDC päättyy vaakasuuntaisella johdotuksella. 360 asteen monipuolinen suojakuoren suunnittelu EMC: n sähkömagneettisten häiriöiden estämiseksi. Suojakannen takakansi on kiinnitetty ei-kiskolla, joka on kätevä ja nopea asennus.
4. Ympäristövaatimukset: täyttävät ROHS -standardit.
5. Materiaalin esittely: Tätä laastaripaneelituotetta käytetään vaakasuuntaisen johdotus- ja työalueen johdotuksen kytkemiseen rakennuksen samassa kerroksessa, ja sitä käytetään pääasiassa johdotuslaitteiden ja päätelaitteiden tai sovittimien muuntamiseen. Tuotteen pariutumiskaapelit ovat kupariakselin kierretty paritapeleita ja kupariakselin hyppääjiä.
6. Yhteensovelluksen välinen suhde: Käyttö saman standardisarjan liittimien kanssa
7. Sovellettava standardi: Yleinen spesifikaatio: YD/T 926.1-2009 Standardi: YD/T 926.3-2009
8. Tekniset parametrit:
Sähköiset ominaisuudet:
A. Taajuusalue: 1 ～ 250MHz
B. Työjännite: 125 V
C. Kestävä jännite: DC1000V (AC750V) 1 min
D. Lähi-end Crosstalk -vaimennus: ≥2,5db
ERISUUS VASTAUS: Alkuarvo ≥ 100MΩ
Jatkuvan kostean lämpötestin jälkeen ≥100MΩ
Mekaaniset ominaisuudet:
A. Lisäysvoima ja vetämisvoima: Lisäysvoima on enintään 20n, ja vetämisvoima on vähintään 20N
B. Liitäntäliitäntälaitteen vaikutus: 50N 60 ± 5s
C. IDC -pääte on kiinnitetty 23 ~ 26AWG Twisted -pariin
Kestävyys:
A. Kuinka monta kertaa pistoke ja pistorasia asetetaan: 750 kertaa
B. Lankapäätteiden lukumäärä: 250 kertaa
9. Materiaali- ja pintakäsittely:
A. Metallimateriaali:
Kiinnike: Kylmärullaa teräs ruiskutettu muovilla
Kultaneula: messinki kultainen
IDC -korttilankapääte: Fosforin pronssi nikkelipinnoitettu
B. Ei-metalliset materiaalit:
Muovi: PC -polykarbonaatti, PBT
C. Kultapinnoitetun kerroksen paksuus: 3 ~ 50U Goldplated
D. PCB -materiaali: FR4
10. Ympäristön suorituskyky: Lämpötila: -25 ～ 70 ℃ kosteus: ≤85% (lämpötila 85 ℃ ± 3 ℃)
Suolasuihkutesti:
A. Suolaliuoksen pH -arvo ennen atomisointia on välillä 6,5 - 7,2 (35 ± 2 ℃);
B. Suolaliuos valmistetaan natriumkloridilla (kemiallisesti puhdas, analyyttisesti puhdas) ja tislatulla tai deionisoidulla vedellä.
Sen pitoisuus on (5 ± 0,1)% (massaprosentti);
C. Jatkuva sumuutus hyväksytään, ja suositeltu kesto on 48 tuntia;
D. Summattaessa on välttämätöntä estää epäpuhtauksia, kuten öljy ja pöly sekä suihkuilman lämpötila ja kosteus työhön.
olosuhteet tilaan.

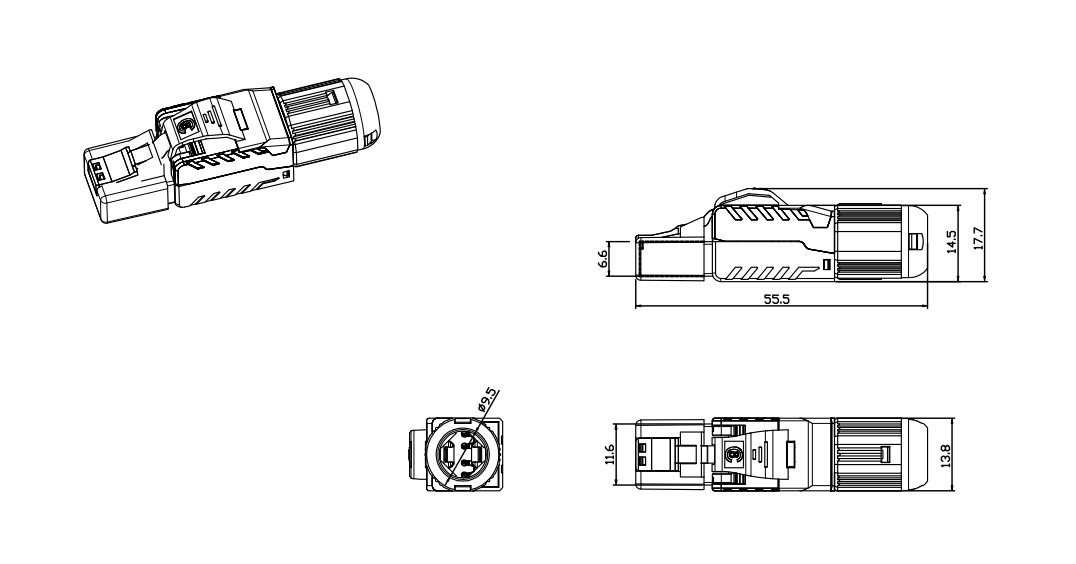

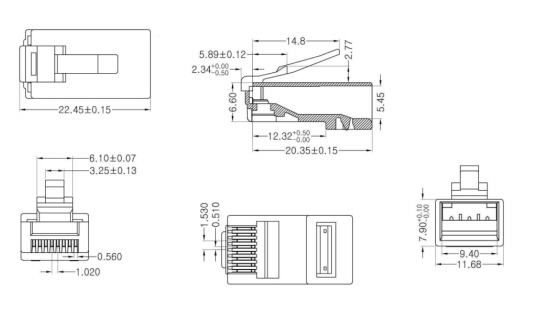

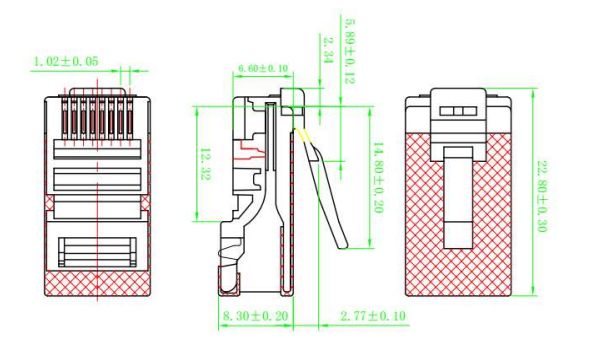

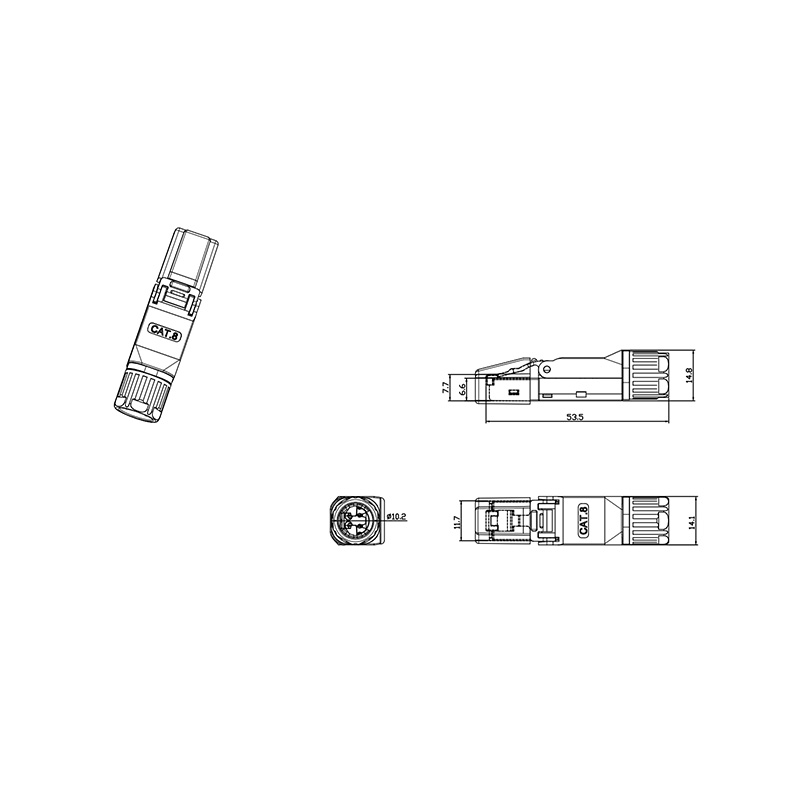

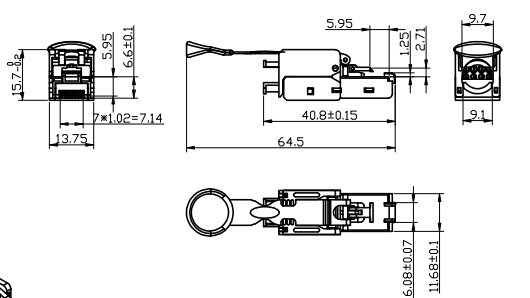

11. Ominaisuuden piirustus ja räätälöity enimmäiskoko
12. Pakkaus ja säilytys: Tuote laitetaan erityiseen rakkulakäkkiin ja laitetaan sitten pahvilaatikkoon, ja tuotetarvikkeet asetetaan samaan aikaan, ja etiketti, joka osoittaa tuotemallin ja määrän kiinnitetään laatikon etuosan vasempaan yläkulmaan ja laittaa sen pakkaukseen. Pakatut tuotteet tulisi varastoida varastossa, jossa ympäristön lämpötila on -5 ℃ ~ 30 ℃, suhteellinen kosteus on enintään 70%, eikä ympäröivässä ilmassa ole happoa, alkalia ja muita syövyttäviä kaasuja, ja varastointikausi on kolme vuotta.
Säännöllinen pakkausmäärä: 10 laatikkoa laatikkoa kohti, 1 laatikkoa kohti, 10 laatikkoa kohti.
13. Huomaa: Tuotteen käyttö Mark: Asiakas määritetty pakkaus.
